Beskrivelse

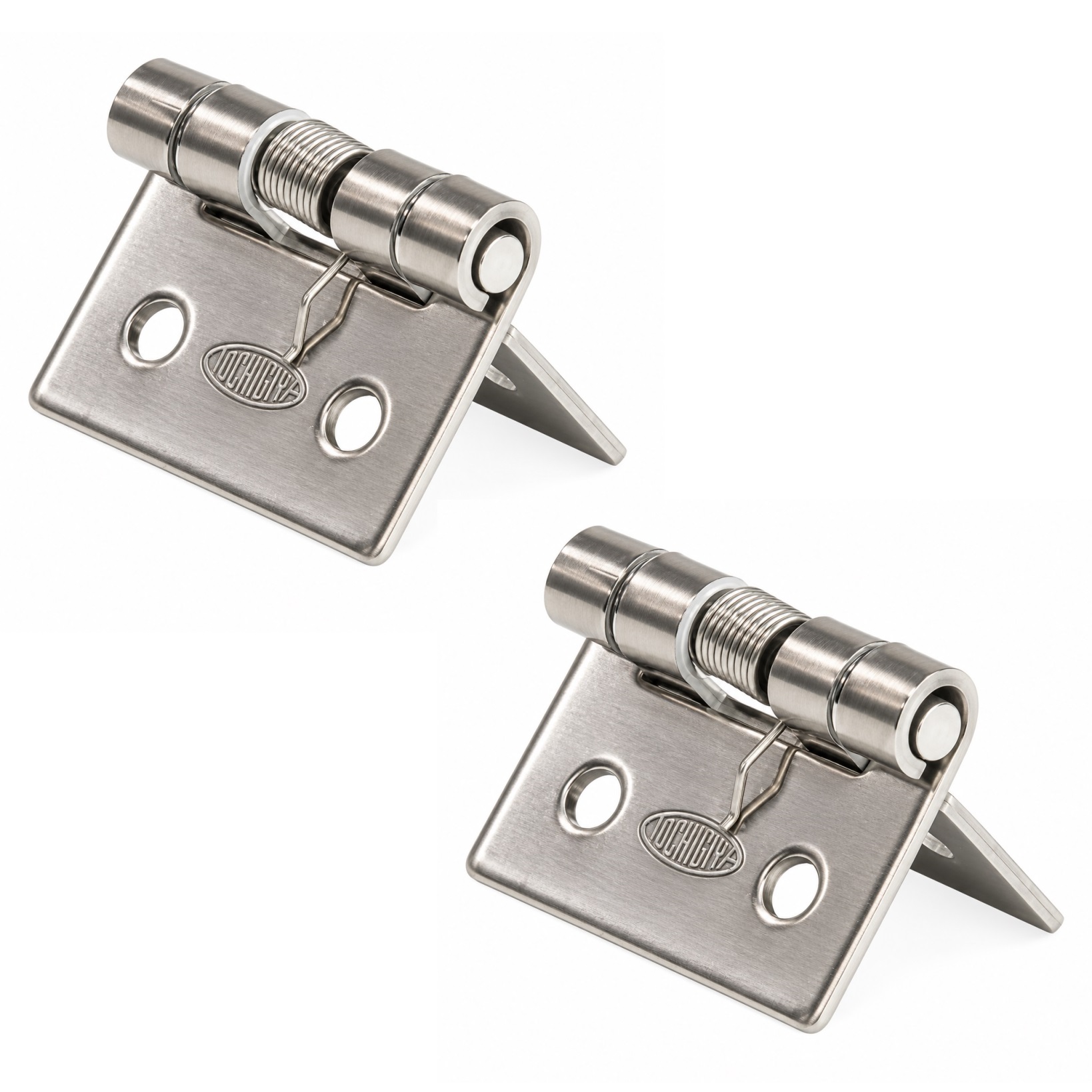

2 stykker højkvalitets fjederrem, lavet af massivt rustfrit stål SUS304 (V2A eller 1.4301), overflade: naturlig (ubehandlet), TH-61SUS-1, størrelse: 32 mm (1-17/64″)
Ansøgning:
Robust fjederhængsel til udstyrsklapper, husdøre, overdækninger og meget mere.
TH-61SUS-1-0.8 fjederhængslet forbinder lette døre, klapper eller dæksler til det respektive hus og genererer samtidig en defineret fjederkraft i åbningsretningen.
Fjederen, der er integreret i området omkring hængselstiften, understøtter åbningen og sikrer, at den bevægelige komponent bevæger sig i retning af den åbne position.
Med en referencefjederkraft fra 3,9 N er TH-61SUS-1 fjederhængslet særligt velegnet til mellemstore klapper.
Den kompakte størrelse på 32 mm (1-17/64″) x 25 mm (63/64″) muliggør brug selv ved begrænset installationsplads.
Den fuldt udførte SUS304-konstruktion tilbyder god korrosionsbestandighed, hvilket gør den velegnet til mere krævende ingeniørmæssige anvendelser.
Fire monteringshuller muliggør stabil og let at udføre skruemontering på huse, enheder og dæksler.
De højkvalitets TH-61SUS-1 fjederremme er perfekte til blandt andet:
- Måleinstrumenter
- Betjeningsenheder
- Maskindæksler
- Kommunikationsenheder
- Kontorudstyr
- Enhedsflaps
- Indkapslingsdøre
- Covers
Tekniske detaljer:
- Vægt: 10 g (for 2 stykker: 20 g)
- Størrelse: 32 mm (1-17/64″)
- Fjederkraft. Position A: 0,8 N, Position B: 1,4 N, Position C: 1,9 N
- Nem installation, stabil
- Fjederkraft i åbningsretningen
- Integreret fjeder på hængselpinden
- Fuldstændig lavet af SUS304 rustfrit stål
- Korrosionsbestandigt design
- Kompakte dimensioner
- Fire monteringshuller
- Egnet til montering med skruer
- Fristilling ved 90°
- RoHS-kompatibelt design
- Naturlig (uforarbejdet)
- Vejrbestandig, rustfri eller korrosionsbestandig
- TOCHIGIYA® har høj mærkekvalitet
Overflade:
- Naturlig (uforarbejdet)
- Materialets overflade forbliver synlig og er ikke dækket af en ekstra belægning
Samling:
- Fastgørelsen udføres med 4 x pan-head skruer M2.5 til M3 (ikke inkluderet)
- TH-61SUS-1 fjederremmen har fire monteringshuller
- Fjederhængslet placeres først i den tiltænkte installationsposition mellem den faste husdel og den bevægelige dør, klappe eller dæksel
- Installationsretningen skal vælges, så fjederkraften virker i den ønskede åbningsretning
- De fire monteringshuller justeres derefter med monteringspunkterne eller forbores derefter
- Hængslet fastgøres derefter med fire egnede pan-hoved- eller topskruer
- Efter opspænding skal klappen bevæges flere gange for at kontrollere bevægelsesfriheden og fjederens bevægelsesretning
Dimensionerne:
- Samlet bredde: 32 mm (1-17/64″)
- Samlet højde: 25 mm (63/64″)
- Materialetykhed: 1,2 mm (3/64″)
- Horisontal hulafstand: 20 mm (25/32″)
- Monteringshullers kantafstand: 7/32″ (5,5 mm)
- Lodret hulafstand: 14 mm (35/64″)
- Monteringshuller: 4x ⌀3,2 mm (1/8″)

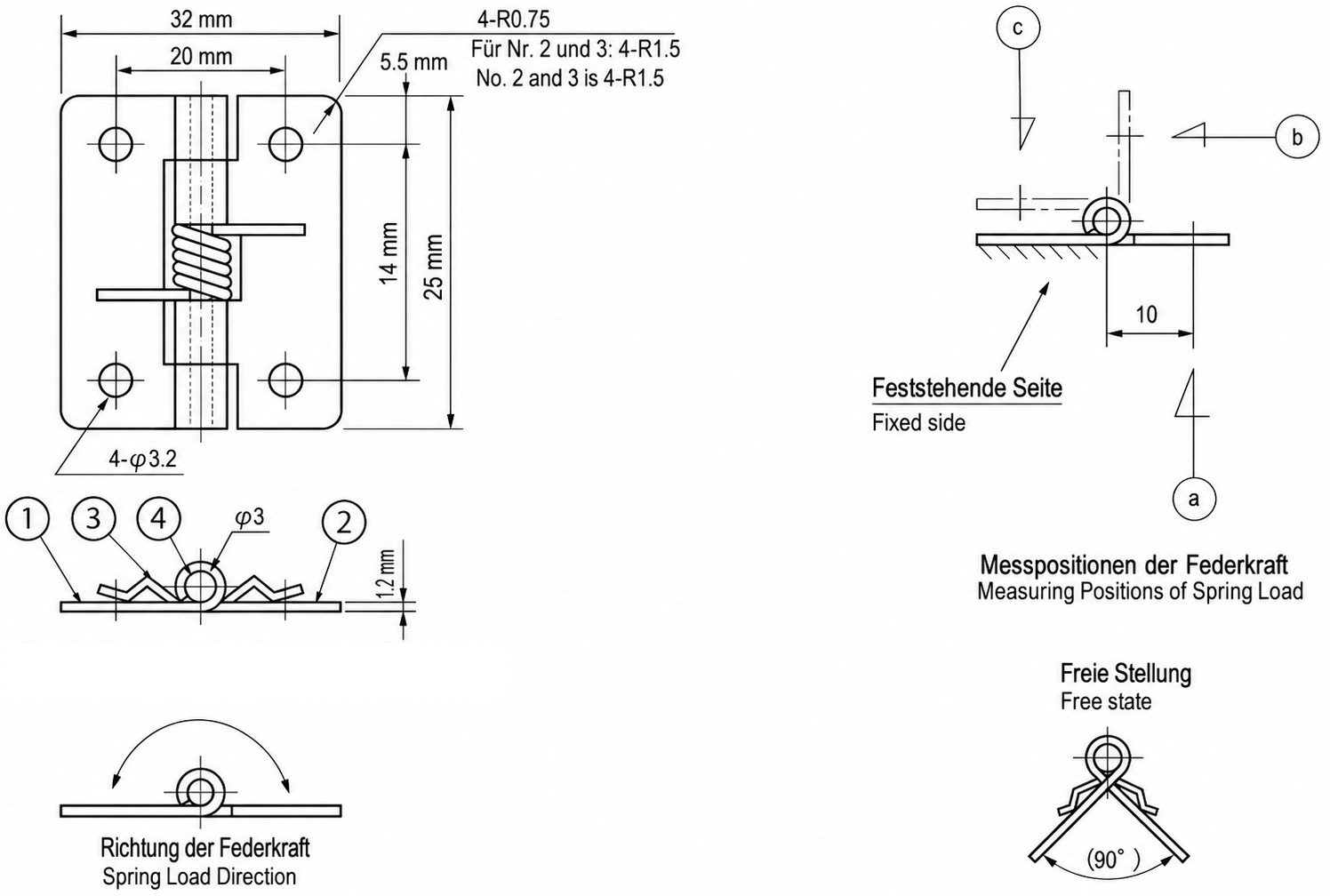

For flere dimensioner og detaljer , se teknisk tegning.
Materiale:
- TH-61SUS-1 fjederremmene er lavet af massivt rustfrit stål SUS304 (V2A eller 1.4301)
- SUS304 rustfrit stål kendetegnes ved sin høje korrosionsbestandighed og holdbarhed, hvilket gør det ideelt til brug i krævende miljøer
- Derudover tilbyder den en attraktiv brugerflade, der både er moderne og nem at vedligeholde
Inkluderet i leveringen:
- 2 stykker fjederhængsel TH-61SUS-1 lavet af massivt rustfrit stål SUS304, naturligt (ubehandlet), 32 mm (1-17/64″)
- Denne vare inkluderer ikke monteringsskruer
Producentens artikelnumre:
- Artikel-ID: TH-61SUS-1
Producent: TOCHIGIYA (Japan)
