Beskrivelse

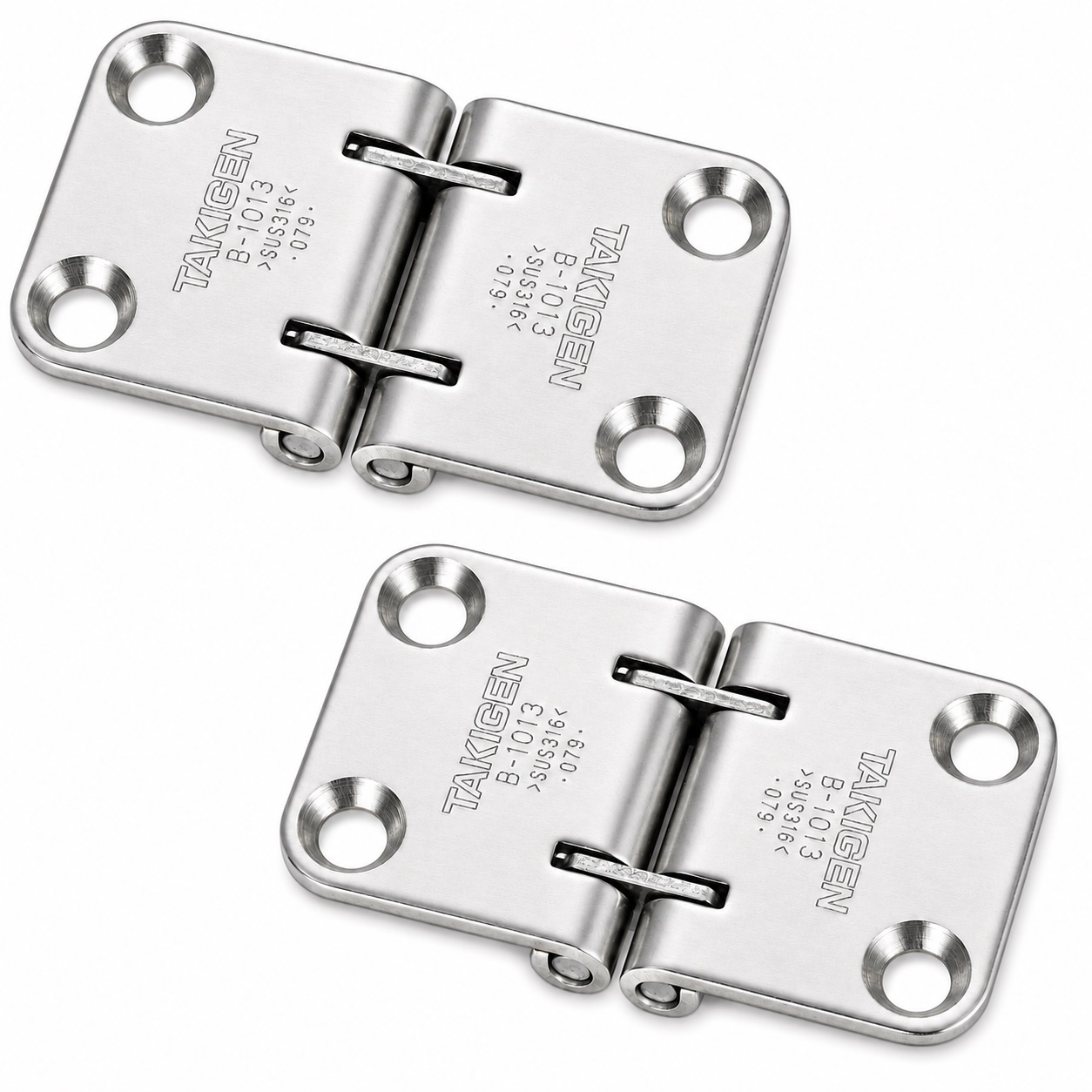

2 stykker højkvalitets lugehængsel, lavet af højkvalitets rustfrit stål SUS316 (1.4401 eller V4A), overflade: blankpoleret og blank, B-1013 (13343), størrelse: 70 mm (2-3/4″)
Ansøgning:
Robust marinehængsel til skibsluger, dæksluger, gulvklapper, vedligeholdelsesluger og meget mere.
Det marine hængsel B-1013 (13343) bruges til bevægelig forbindelse af luger, klapper og dæksler, især i skibsbygning og i områder med korrosionsrisiko.

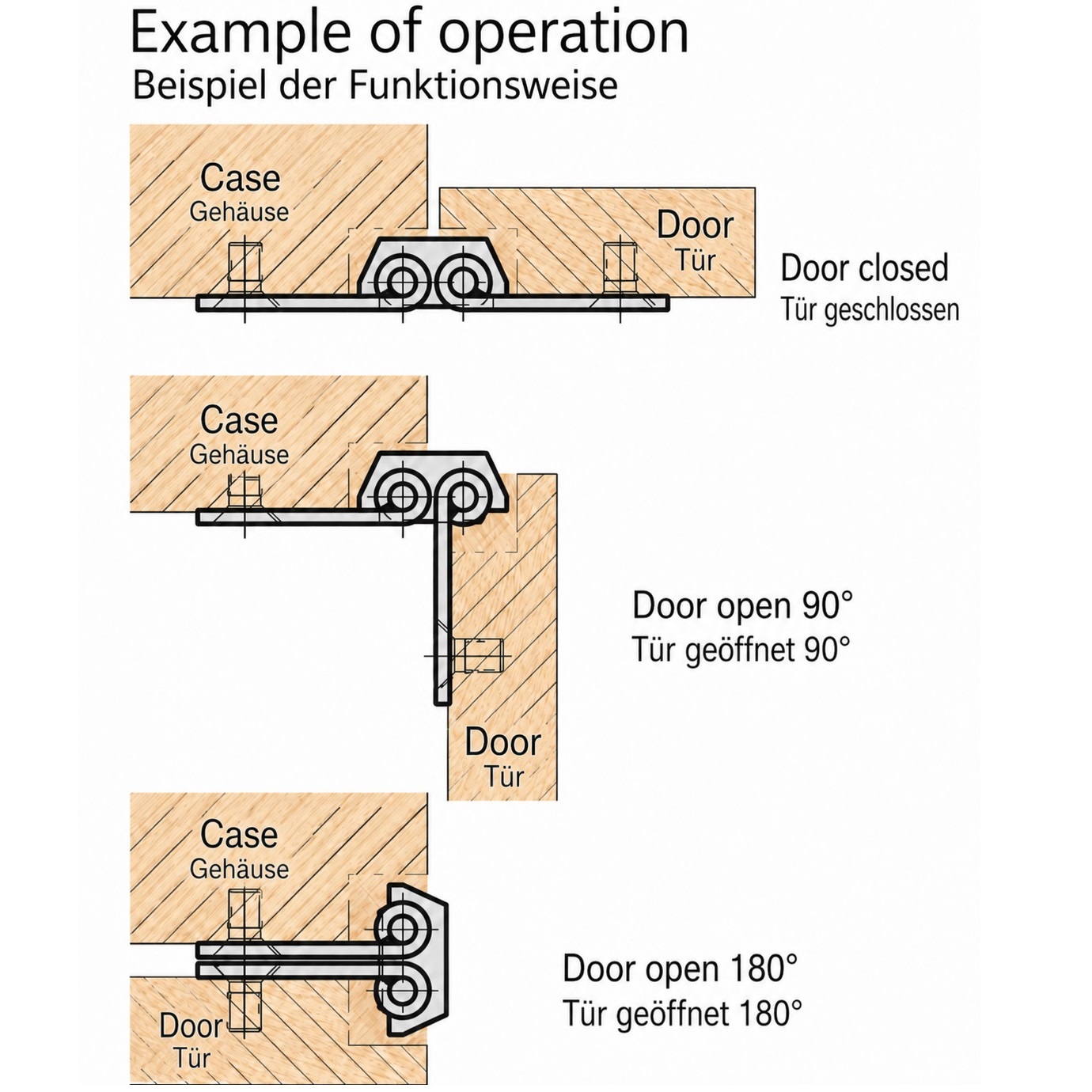

På grund af sit design med to rotationsakser tillader hængslet en stor åbningsvinkel på op til 180°.
Den specielle samlingsgeometri sikrer, at klappen kan bevæge sig kontrolleret rundt om den tilstødende kant, når den åbnes.
Det robuste SUS316 rustfri stål tilbyder meget god korrosionsbestandighed og er derfor særligt velegnet til applikationer med fugtighed og salte miljøer.
Det flade design med kun få udstikkende dele reducerer irriterende fremspring og tillader også brug på gulvklapper.
De fire forsænkede huller muliggør stabil boltning til klappen og rammen, hvilket gør B-1013 til en robust løsning til krævende klappe- og lugeapplikationer.
De højkvalitets marine hængsler, B-1013 er perfekte til blandt andet:
- Dækslede hætter
- Fairing-klapper
- Skibsluger
- Dæksluger
- Bundklapper
- Vedligeholdelsesluger
Tekniske detaljer:
- Vægt: 70 g (for 2 stykker: 140 g)
- Størrelse: 70 mm (2-3/4″)
- Nem installation, stabil
- To-akset samlingsdesign
- Strålevinkel op til 180°
- Fremstillet af korrosionsbestandigt SUS316 rustfrit stål
- Særligt velegnet til den maritime sektor
- Fladt og kompakt design
- Kun små fremspring på overfladen
- Designet til M5 forsænkede skruer
- Kan bruges til højre og venstre
- Blank poleret
- Vejrbestandig, rustfri eller korrosionsbestandig
- Høj brandkvalitet fra TAKIGEN®
Overflade:
- Blank poleret
- Blanke, polerede overflader på møbelarmaturer og komponenter forbedrer æstetikken og giver dem et elegant og højt kvalitetspræget udseende
- Derudover gør den glatte overflade rengøringen lettere og sikrer mindre vedhæftning af snavs og snavs
Samling:
- Fastgørelsen sker med 4 x M5 sænkede skruer (ikke inkluderet)
- Lugens hængsel B-1013 (13343) har fire monteringshuller med forsænkning
- Først og fremmest skal positionerne af det to-aksede hængsel på klappen og rammen bestemmes, og de fire monteringshuller skal forberedes efter hulmønsteret
- Hulafstanden er 2-13/64″ (56 mm) vandret og 1-1/32″ (26 mm) vertikalt
- Hængslet placeres derefter, så de to ledte akser kan bevæge sig frit, og klappen ikke kolliderer med rammen, når den åbnes
- Marinehængslet B-1013 fastgøres derefter med fire M5 forsænkede skruer
- Skruelængden vælges efter materialtykkelsen på klappen eller rammen
- Endelig skal klappen bevæges op til 180° over hele åbningsområdet og kontrolleres for fri, stressfri funktion
Dimensionerne:
- Samlet bredde: 70 mm (2-3/4″)
- Samlet højde: 40 mm (1-37/64″)
- Pladetykkelse: 4 mm (5/32″)
- Hulafstand horisontalt: 56 mm (2-13/64″)
- Hulafstand lodret: 26 mm (1-1/32″)
- Monteringshuller: 4 x ⌀6,5 mm
- Sænkning af monteringshul: ⌀10 mm (25/64″)

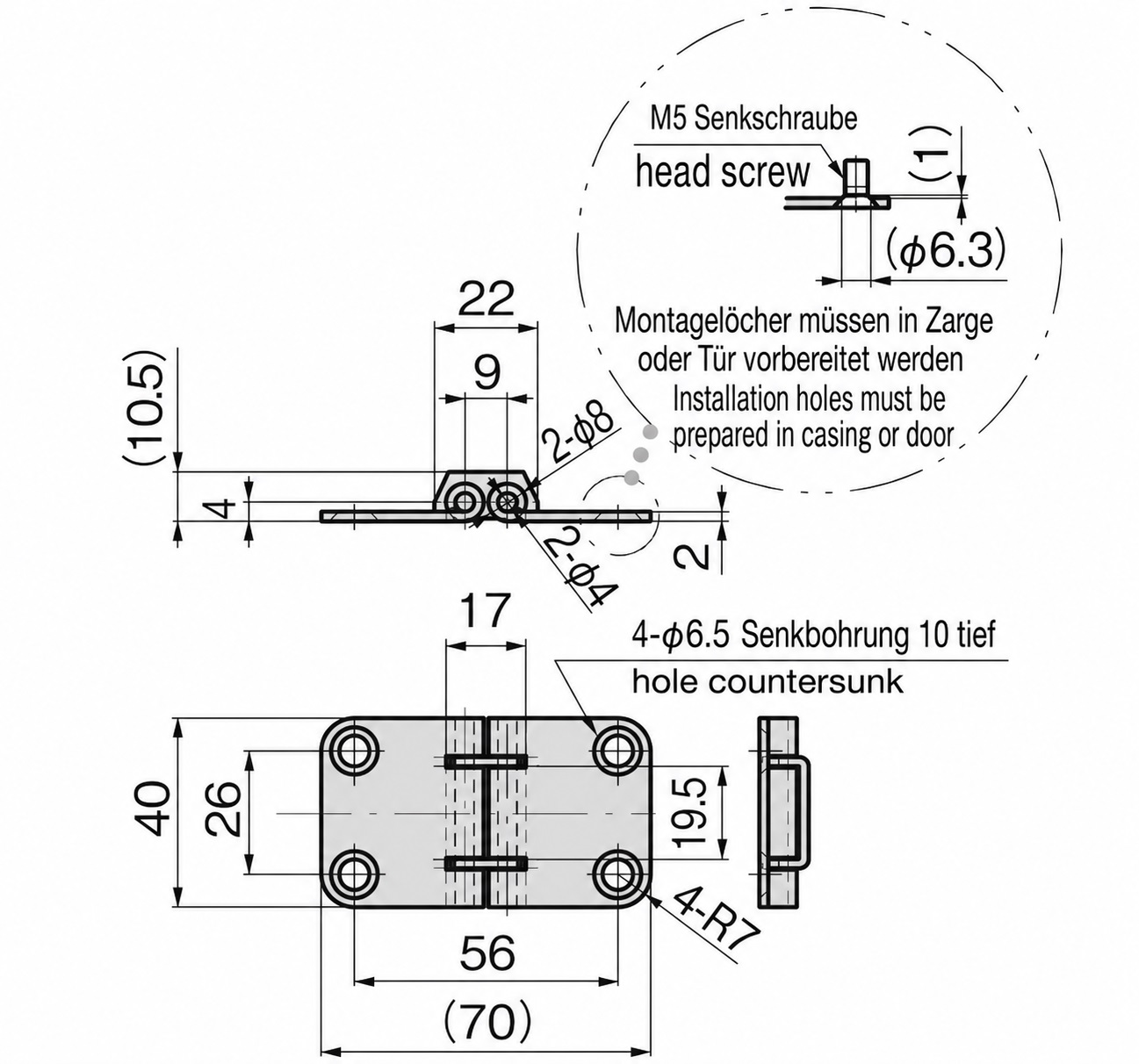

For flere dimensioner og detaljer , se teknisk tegning.
Materiale:
- De marine hængsler B-1013 er lavet af højkvalitets rustfrit stål SUS316 (1.4401 eller V4A)
- SUS316 rustfrit stål (også kendt som V4A) er et rustfrit stål med fremragende korrosionsbestandighed
- På grund af deres modstandsdygtighed over for klorholdige stoffer anvendes fittings fremstillet af SUS316 rustfrit stål til brug nær kysten og anbefales udtrykkeligt
Inkluderet i leveringen:
- 2 stykker marinehængsel B-1013 (13343) lavet af højkvalitets rustfrit stål SUS316, blankpoleret, 70 mm (2-3/4″)
- Denne vare inkluderer ikke monteringsskruer
Producentens artikelnumre:
- Artikel-ID: 13343
- Varenummer: B-1013
Producent: TAKIGEN (Japan)
