Beskrivelse
Højkvalitets klappebeslag, lavet af metal og robust plastik (metal og plastik), overflade: grå, 1010321, lastekapacitet: 4 kg (9 lbs)
Ansøgning:

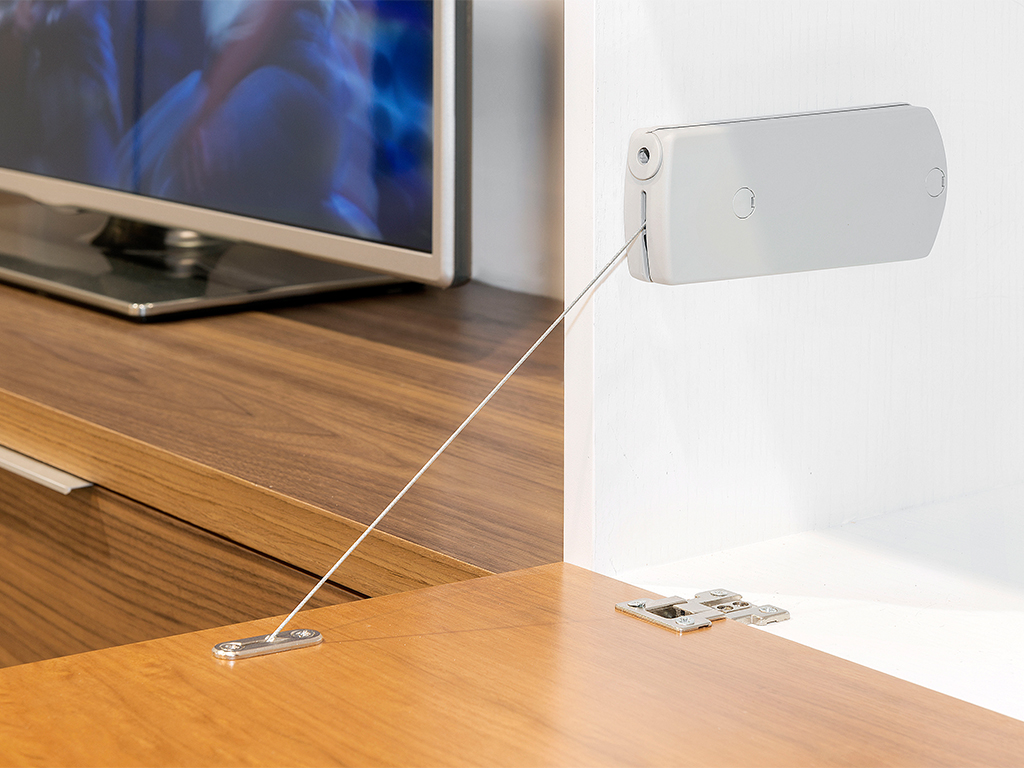

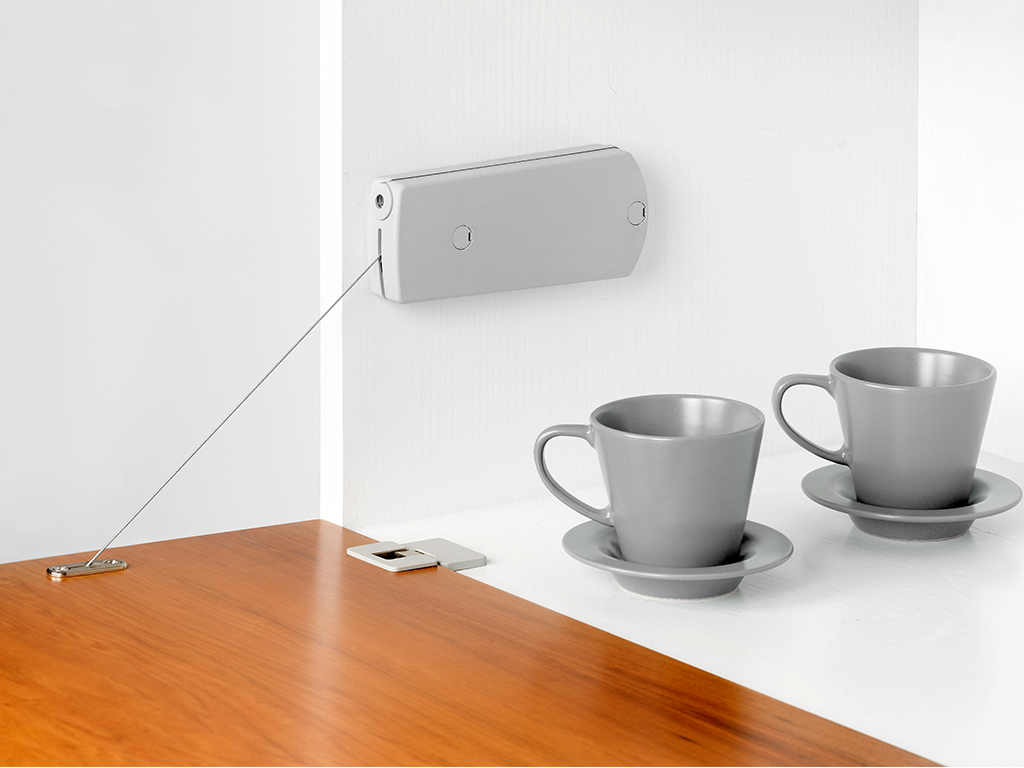

Robust rebklappeholder til møbelklapper, skabsklapper, sekretærklapper, barklapper og meget mere.
Flapbeslaget 1010321 (Microwinch) er en kompakt klapholder til nedadgående møbelklapper og fungerer med et kraftigt stålkabel.
Når den åbnes, bremser mekanismen klappens nedadgående bevægelse og forhindrer den dermed i at falde ukontrolleret.
Endepositionen af den åbne flap kan justeres, så åbningsbanen kan tilpasses møblerne og brugen.
4 kg (9 lbs) bremsekraftsversionen er beregnet til klappehøjder fra 210 til 480 mm (8-17/64″ – 18-57/64″); den tilladte kombination af klappehøjde, klappevægt og antal mekanismer bestemmes ud fra valgtabellen.
Da rebklappeholderen 1010321 kan monteres enten horisontalt eller vertikalt samt til højre eller venstre, kan den også bruges fleksibelt i fladere møbelrammer.
Kombinationen af stål og plastik sikrer en kompakt, robust konstruktion og gør beslaget særligt velegnet til bolig-, kontor- og skabsmøbler.
De højkvalitets rebklappeholdere, 1010321 er perfekte til blandt andet:
- Stue møbler
- Kontormøbler
- Vægskabe
- Skænke
- Møbler klapper
- Kabinetklapper
- Sekretærflaps
- Stangklapper
Tekniske detaljer:
- Vægt: 300 g
- Lasteevne (bærekapacitet): 4 kg (9 lbs)
- Størrelse: 160,5 mm (6-5/16″)
- Fås i 4 versioner: 4 kg, 6 kg, 10 kg, 14 kg
- Nem installation, stabil
- Dæmpet nedadgående bevægelse af møbelklappen
- Justerbar åbningsposition
- Med stålkabel
- Kan bruges både til højre og venstre
- Kan monteres både vandret og vertikalt
- For klappehøjder fra 210 til 480 mm (8-17/64″ – 18-57/64″)
- For paneltykkelser fra 16 til 22 mm (5/8″ – 55/64″)
- Kompakt design
- Egnet til flade møbelkroppe
- Brug med møbelhængsler
- En eller to mekanismer afhængigt af klappens vægt og klappens højde
- Grå
- robust
- Høj mærkekvalitet fra UMAXO®
Overflade:
- Grå
- Grå tilbyder en alsidig og elegant base, der passer godt sammen med andre farver og materialer og skaber en rolig, tidløs atmosfære i både moderne og klassiske rum
- Derudover har grå evnen til at fremhæve detaljer i et rum uden selv at dominere, hvilket gør det ideelt til at skabe harmoniske og balancerede interiører
Samling:
- Fastgørelsen sker med de seks skruer, der er inkluderet i leveringsomfanget (Euro-skruer)
- Rebklappeholderen 1010321 har 2 monteringshuller med ⌀6,5 mm i en afstand af 110 mm; den separate flapforbindelse har også to fastgørelsespunkter
- Først og fremmest skal antallet af mekanismer, der matcher klappens højde og klappens vægt, bestemmes ud fra udvælgelsestabellen
- Derefter markeres fastgørelsespunkterne på kassesiden i henhold til den ønskede horisontale eller vertikale installationsposition og forbores til mekanismen med ⌀5 mm x 12 mm
- I tilfælde af en træbaseret eller træbaseret nøgle laves to huller på ⌀5 mm (13/64″) x 13 mm og det midterste hul på ⌀0 mm x 11 mm til flapforbindelsen
- Flapholderen og klapforbindelsen monteres derefter med de medfølgende fastgørelsesskruer

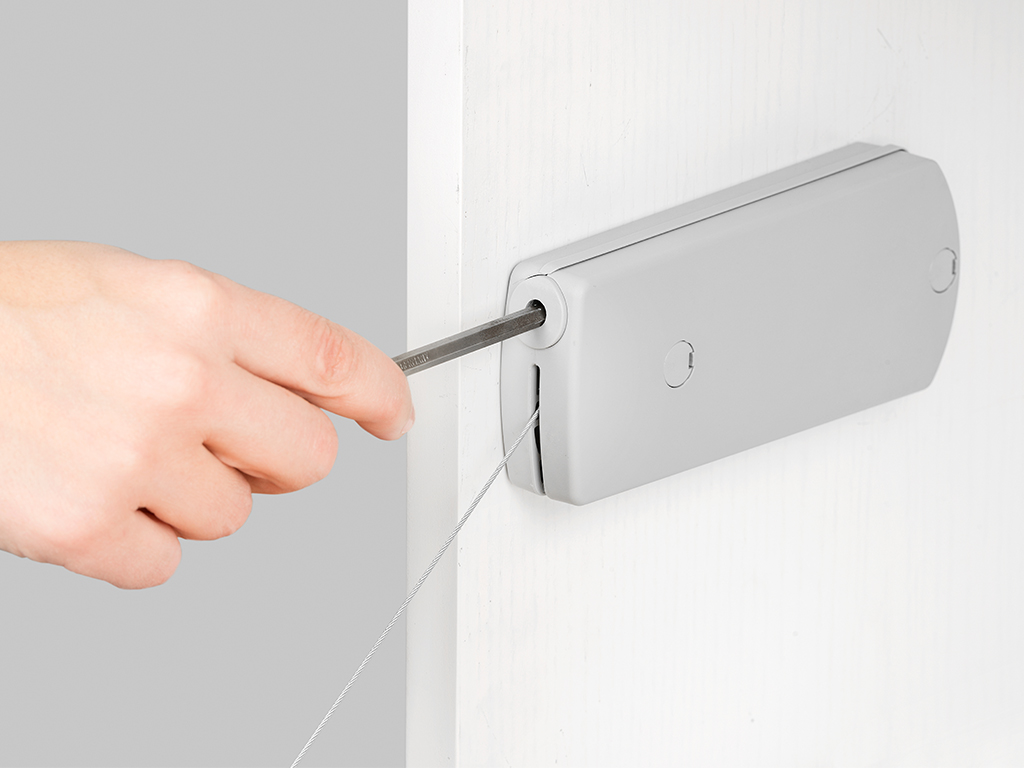

- Derefter tilsluttes stålkablet til klappeforbindelsen og kontrolleres for korrekt drift. Endelig justeres åbningspositionen i enden, hvorved klappen skal frigøres under justeringen (for yderligere detaljer, se samlingstegning)

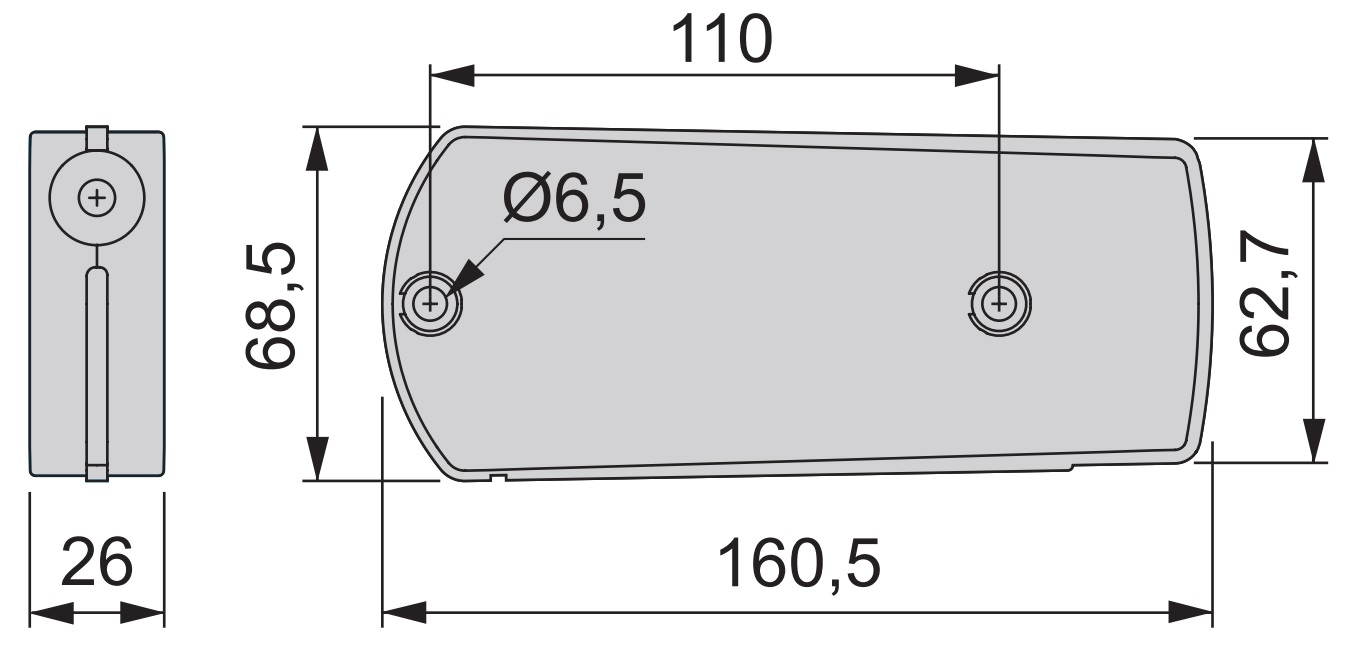

Dimensionerne:
- Længde: 160,5 mm (6-5/16″)
- Maksimal højde: 68,5 mm (2-45/64″)
- Hylsterhøjde i den smallere ende: 62,7 mm (2-15/32″)
- Dybde: 26 mm (1-1/32″)
- Monteringshulafstand: 110 mm (4-21/64″)
- Monteringshuller på mekanismen: ⌀6,5 mm (1/4″)
For flere dimensioner og detaljer , se teknisk tegning.
Materiale:
- 1010321 Rope Lap Holdere er lavet af metal og robust plastik (metal og plastik)
- Stålreb
- Kombinationen af metal og plast giver en optimal balance mellem styrke og fleksibilitet, hvilket gør beslagene robuste og tilpasningsdygtige på samme tid
- Derudover giver denne kombination af materialer mulighed for forbedret æstetik og funktionalitet, da den giver både stabilitet og en række designmuligheder

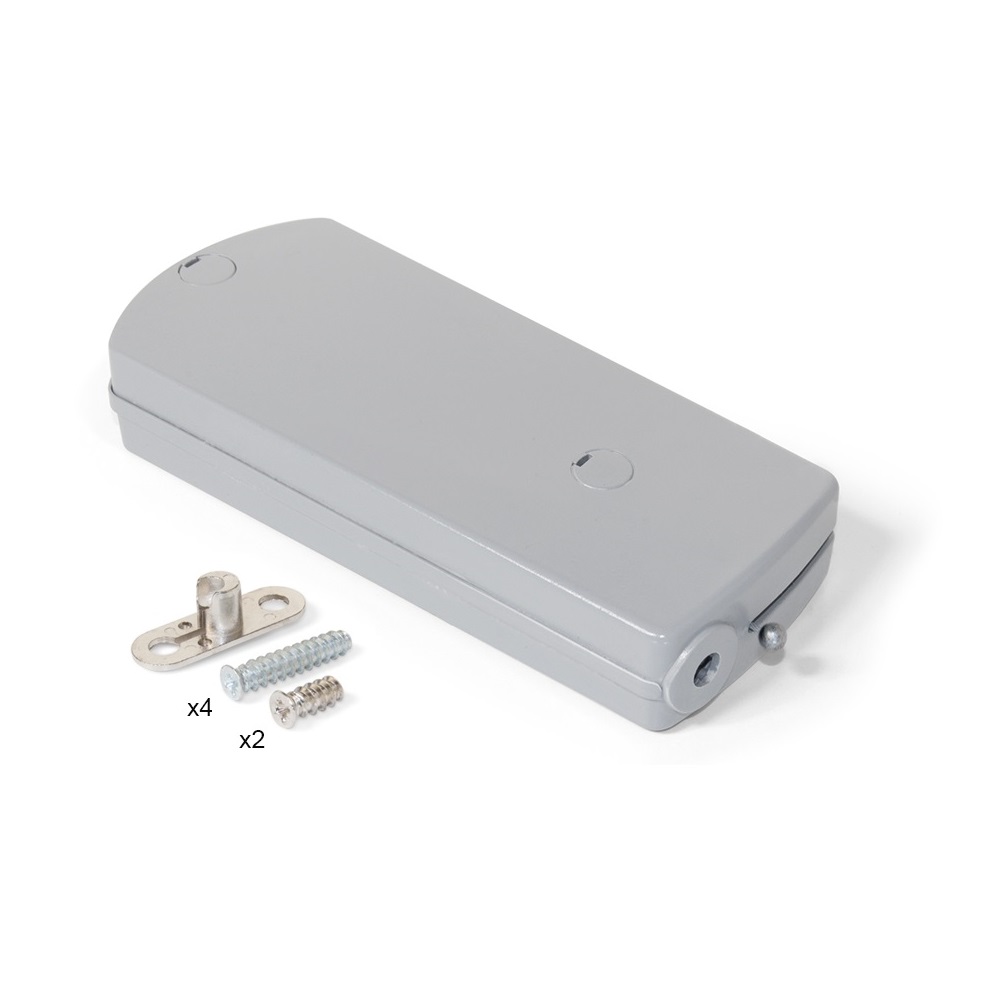

Inkluderet i leveringen:
- Et sæt rebklappeholdere 1010321 lavet af metal og robust plastik, grå
- 6 stykker Euro-skruer
Yderligere oplysninger:
Producentens artikelnumre:
- Artikel-ID: 1010321
- GTIN-nummer (EAN, UPC): 8432393100647
Producent: EMUCA
