Beskrivelse
2 stykker højkvalitets skruehængsel, lavet af massivt rustfrit stål SUS304 (V2A eller 1.4301), overflade: blankpoleret og poleret, B-1059-1 (10657), størrelse: 89 mm (3-1/2″), lasteevne: 13 kg (29 lbs)
Ansøgning:
Robust flad hængsel til maskindøre, husdøre, vedligeholdelsesluger og meget mere.
B-1059-1 (10657) skruehængslet forbinder døre eller klapper til en karrosseri eller ramme og muliggør nem, permanent rotationsbevægelse.
Det flade design er særligt velegnet til skrue-på-applikationer på huse, maskindæksler og skabe.
SUS304 rustfrit stål tilbyder god korrosionsbestandighed, hvilket gør hængslet velegnet til fugtige eller mere krævende miljøer.
Den polerede overflade sikrer et rent og højkvalitets udseende og gør rengøringen lettere.
6 forsænkede huller muliggør stabil fastgørelse, hvor skruehovederne stort set kan være i niveau med hængselbladene.
Når to hængsler bruges lodret, er referencedørvægten op til 13 kg for en dørstørrelse på 1000 x 500 mm.
De højkvalitets flade hængsler, B-1059-1, er perfekte til blandt andet:
- Maskindæksler
- Rustfrit stålhus
- Kontrolskabe
- Enhedsflaps
- Skabsdøre
- Maskindøre
- Indkapslingsdøre
- Vedligeholdelsesluger
Tekniske detaljer:
- Vægt: 70 g (for 2 stykker: 140 g)
- Lastekapacitet (bærekapacitet): 13 kg (29 lbs) – til 2 stykker
- Størrelse: 89 mm (3-1/2″)

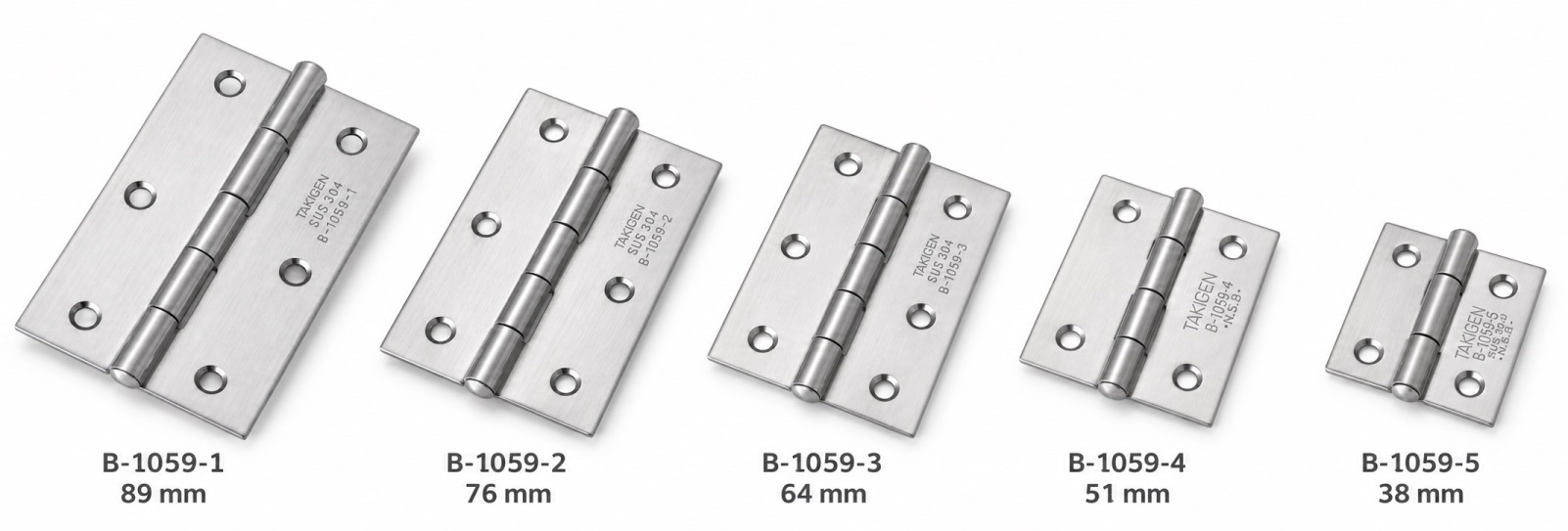

- Fås i 5 størrelser: 38 mm, 51 mm, 64 mm, 76 mm og 89 mm
- Nem installation, stabil
- Materiale-tykkelse 1,2 mm (3/64″)
- Seks indbyggede monteringshuller
- Monteringshuller med ⌀5 mm
- Forsænkning med ⌀7 mm
- ⌀5 mm hængselstift
- Hængselrulle med ⌀7,5 mm ydre diameter
- Fem fælles segmenter
- Referencedør til vægtspecifikation: 1000 mm (39-3/8″) x 500 mm (19-11/16″)
- Egnet til forskellige dør- og klappeapplikationer
- Blank poleret
- Vejrbestandig, rustfri eller korrosionsbestandig
- Høj brandkvalitet fra TAKIGEN®
Overflade:
- Blank poleret
- Blanke, polerede overflader på møbelarmaturer og komponenter forbedrer æstetikken og giver dem et elegant og højt kvalitetspræget udseende
- Derudover gør den glatte overflade rengøringen lettere og sikrer mindre vedhæftning af snavs og snavs
Samling:
- Fastgørelsen udføres med 6 forsænkede skruer lavet af rustfrit stål V2A, ca. ⌀3,5 mm (ikke inkluderet)
- Det flade hængsel har 6 monteringshuller med forsænkning
- Det flade hængsel justeres først med døren eller klappen og rammen i den ønskede position
- De 6 fastgørelsespunkter er markeret efter hulmønsteret og, afhængigt af det anvendte materiale, forboret eller gevindskåret
- Hængslet fastgøres derefter med egnede forsænkede skruer
- For en visuelt ren installation bør skruehovederne være så planlagte som muligt i forsænkningerne
- Før den endelige tilspænding skal det kontrolleres, om døren eller klappen kan bevæges frit og uden afstivning
Dimensionerne:
- Længde: 89 mm (3-1/2″)
- Bredde: 56 mm (2-13/64″)
- Materialetykhed: 1,2 mm (3/64″)
- Hulmønster: 69 mm (2-23/32″)
- Antal ledsegmenter: 5

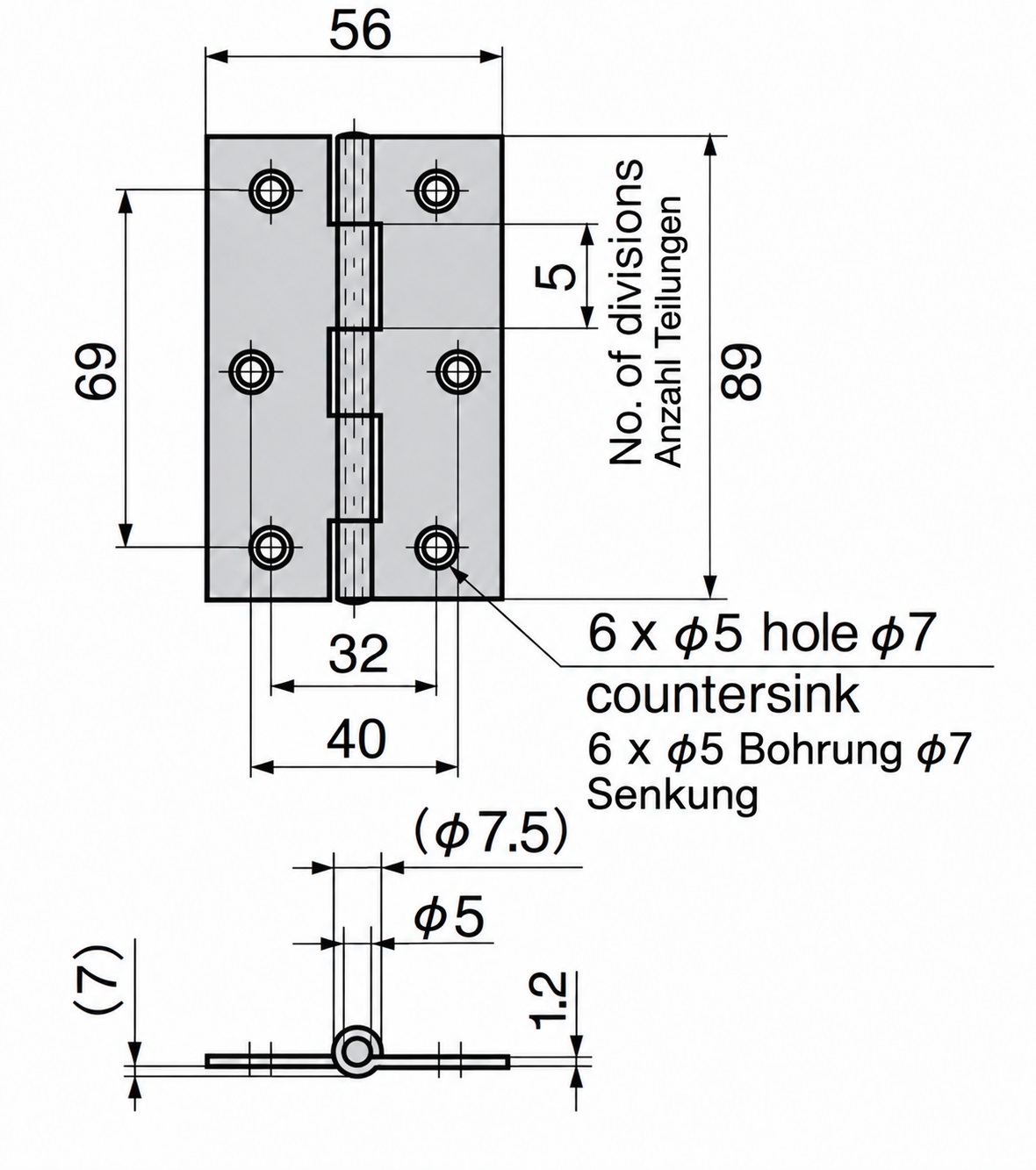

For flere dimensioner og detaljer , se teknisk tegning.
Materiale:
- De flade hængsler B-1059-1 er lavet af massivt rustfrit stål SUS304 (V2A eller 1.4301)
- SUS304 rustfrit stål kendetegnes ved sin høje korrosionsbestandighed og holdbarhed, hvilket gør det ideelt til brug i krævende miljøer
- Derudover tilbyder den en attraktiv brugerflade, der både er moderne og nem at vedligeholde
Inkluderet i leveringen:

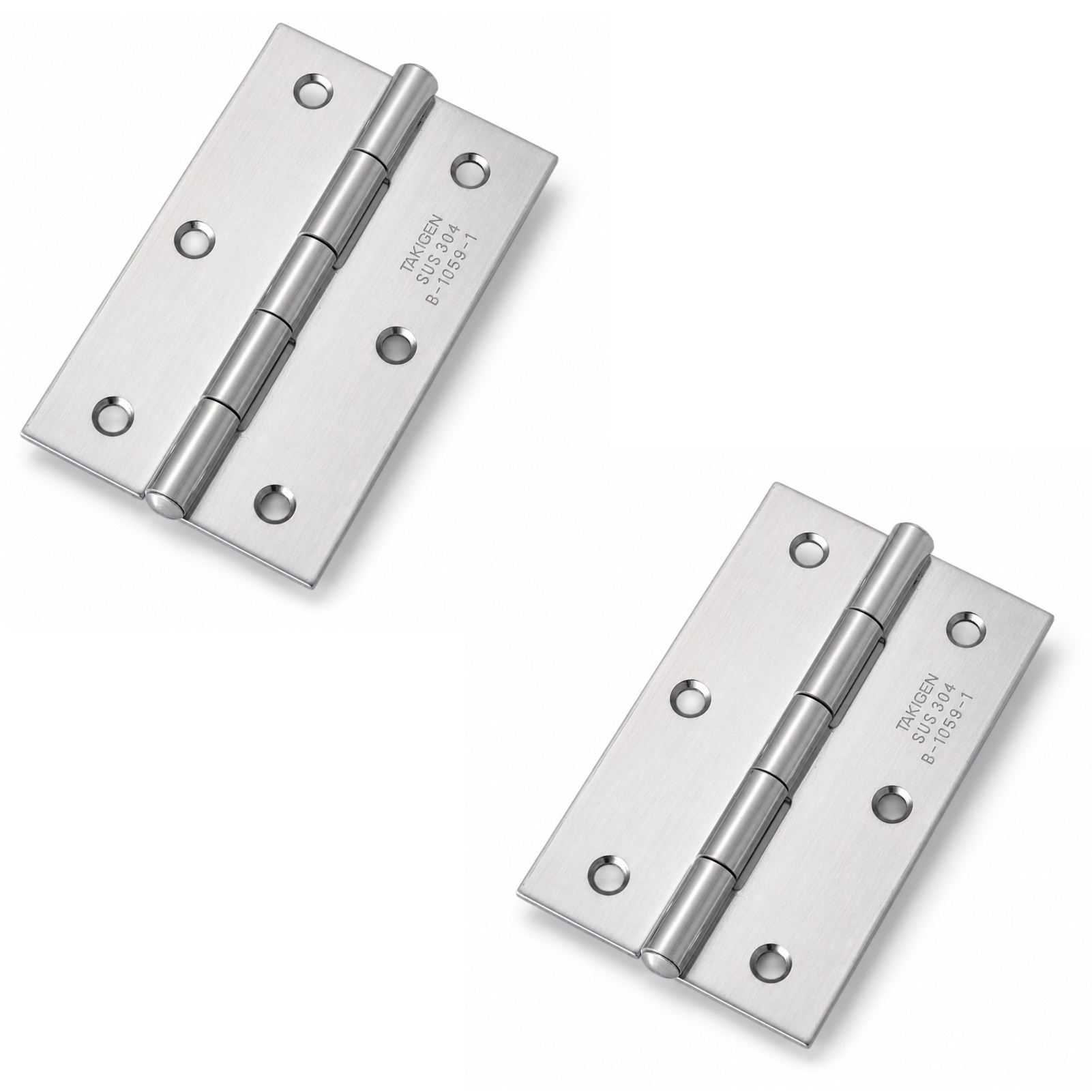

- 2 stk. fladt hængsel B-1059-1 (10657) lavet af massivt rustfrit stål SUS304, blankpoleret, 89 mm (3-1/2″)
- Denne vare inkluderer ikke monteringsskruer
Producentens artikelnumre:
- Artikel-ID: 10657
- Varenummer: B-1059-1
Producent: TAKIGEN (Japan)
