Beskrivelse
2-delt kompakt offset hængsel, lavet af massivt rustfrit stål SUS304 (V2A eller 1,4301), overflade: blankpoleret, TH-25SUS (2233), højde: 35 mm (1-3/8″), lasteevne: 4,5 kg (10 lbs)
Ansøgning:

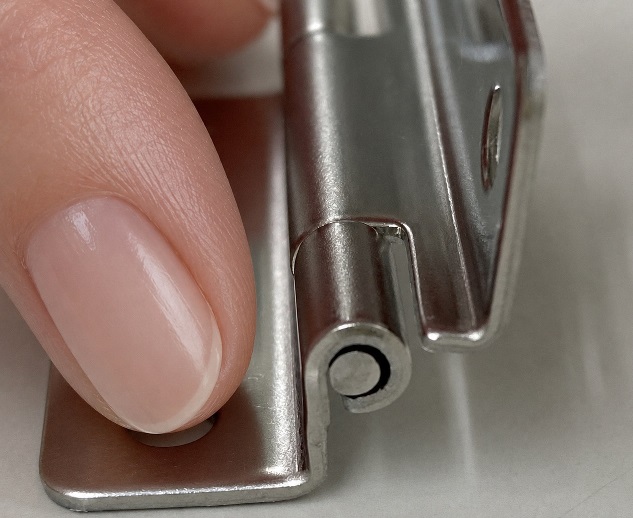

Robust forskudt hængsel til tykke døre, kabinetdøre, vedligeholdelsesluger og meget mere.
TH-25SUS (2233) krumtaphængslet forbinder døre og klapper til huse, hvor monteringsfladerne ikke er i samme plan på grund af et trin eller større materialet.
På grund af den forskudte konstruktion bygger den bro mellem døren og karmen og muliggør en ren og pladsbesparende hængselforbindelse.

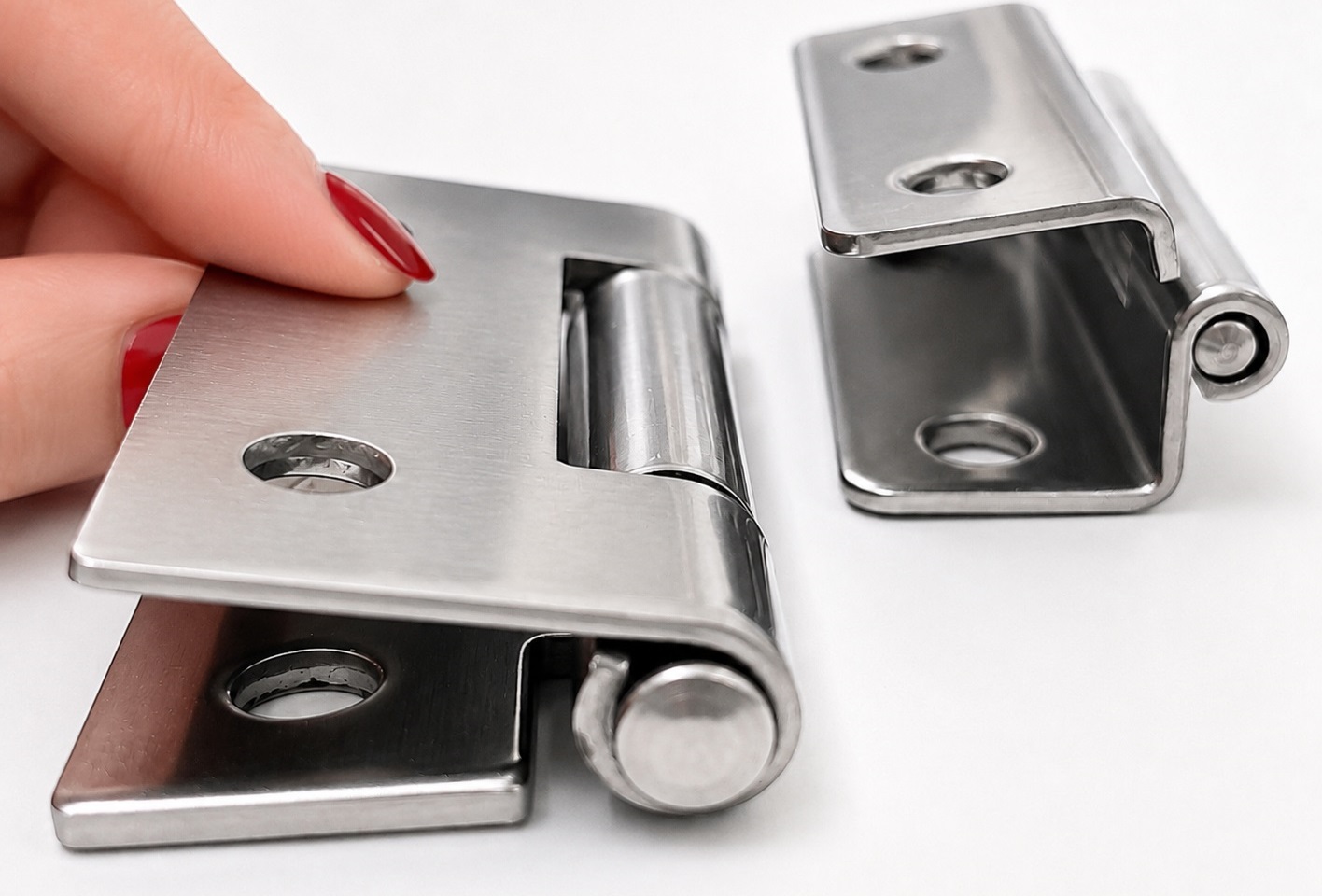

Det kompakte design på 35 mm (1-3/8″) x 25 mm (63/64″) er særligt velegnet til mindre døre til apparater, indkapsling og vedligeholdelse.
Alle væsentlige komponenter, inklusive hængselstiften, er lavet af SUS304 rustfrit stål, hvilket giver høj korrosionsbestandighed.
De polerede hængselsrammer sikrer også en overflade af høj kvalitet og let at rengøre.
Når man bruger to hængsler, specificerer Tochigiya en referencedørvægt på 4,5 kg, hvilket gør TH-25SUS (2233) forskudshængslet særligt velegnet til lette døre og klapper.
De højkvalitets TH-25SUS krumtaphængsler er perfekte til blandt andet:
- Forskudte døre
- Måleinstrumenter
- Kommunikationsenheder
- Maskinhus
- Enhedskabinetter
- Kontrolskabe
- Udstyrsdøre
- Tykke døre
- Indkapslingsdøre
- Vedligeholdelsesluger
Tekniske detaljer:
- Vægt: 10 g (for 2 stykker: 20 g)
- Bæreevne (bærekapacitet): 4,5 kg (10 lbs) – for 2 stykker
- Højde: 35 mm (1-3/8″)
- Nem installation, stabil
- Forskudt eller trappet design
- Velegnet til tykke og indbyggede døre
- Hængselstift også lavet af SUS304
- Fire monteringshuller på ⌀3,5 mm (9/64″)
- Velegnet til tekniske apparater og kabinetter
- RoHS2-kompatibel
- TSCA-PBT5-kompatibel
- Blank poleret
- Vejrbestandig, rustfri eller korrosionsbestandig
- TOCHIGIYA® har høj mærkekvalitet
Overflade:
- Blank poleret
- Blanke, polerede overflader på møbelarmaturer og komponenter forbedrer æstetikken og giver dem et elegant og højt kvalitetspræget udseende
- Derudover gør den glatte overflade rengøringen lettere og sikrer mindre vedhæftning af snavs og snavs
Samling:
- Fastgørelsen sker med M3 pan-hovedskruer lavet af rustfrit stål A2 eller 3,0 x 12 mm eller 3,0 x 16 mm pan-head træskruer (ikke inkluderet)
- TH-25SUS krumtaphængslet har 4 monteringshuller
- Først skal positionerne af de to hængselrammer på døren eller klappen og på rammen bestemmes præcist, og de fire fastgørelsespunkter skal markeres efter hulafstanden 15 mm (19/32″) x 25 mm (63/64″)
- De nødvendige huller eller gevind forberedes derefter
- Trinhængslet er fastgjort til døren og karmen med to fastgørelsesskruer pr. hængselblad
- Forskydningsformen skal justeres således, at den eksisterende forskydning mellem de to monteringsniveauer kompenseres
- Før skruerne endelig strammes, skal dør og karm justeres med hinanden, og hængslets frie rotationsbevægelse skal kontrolleres
- For en dørvægt op til referenceværdien på 4,5 kg angivet af producenten, leveres to TH-25SUS krumtaphængsler.
Dimensionerne:
- Samlet højde: 35 mm (1-3/8″)
- Samlet bredde: 25 mm (63/64″)
- Materialetykhed: 1 mm (3/64″)
- Horisontal hulafstand: 15 mm (19/32″)
- Lodret hulafstand: 25 mm (63/64″)
- Afstand mellem hullets centrum og yderkanten: 5 mm
- Monteringshuldiameter: 4 x ⌀3,5 mm (9/64″)
- Hjørneradius: 4 x R2 mm
- Nåldiameter: ⌀2 mm (5/64″)

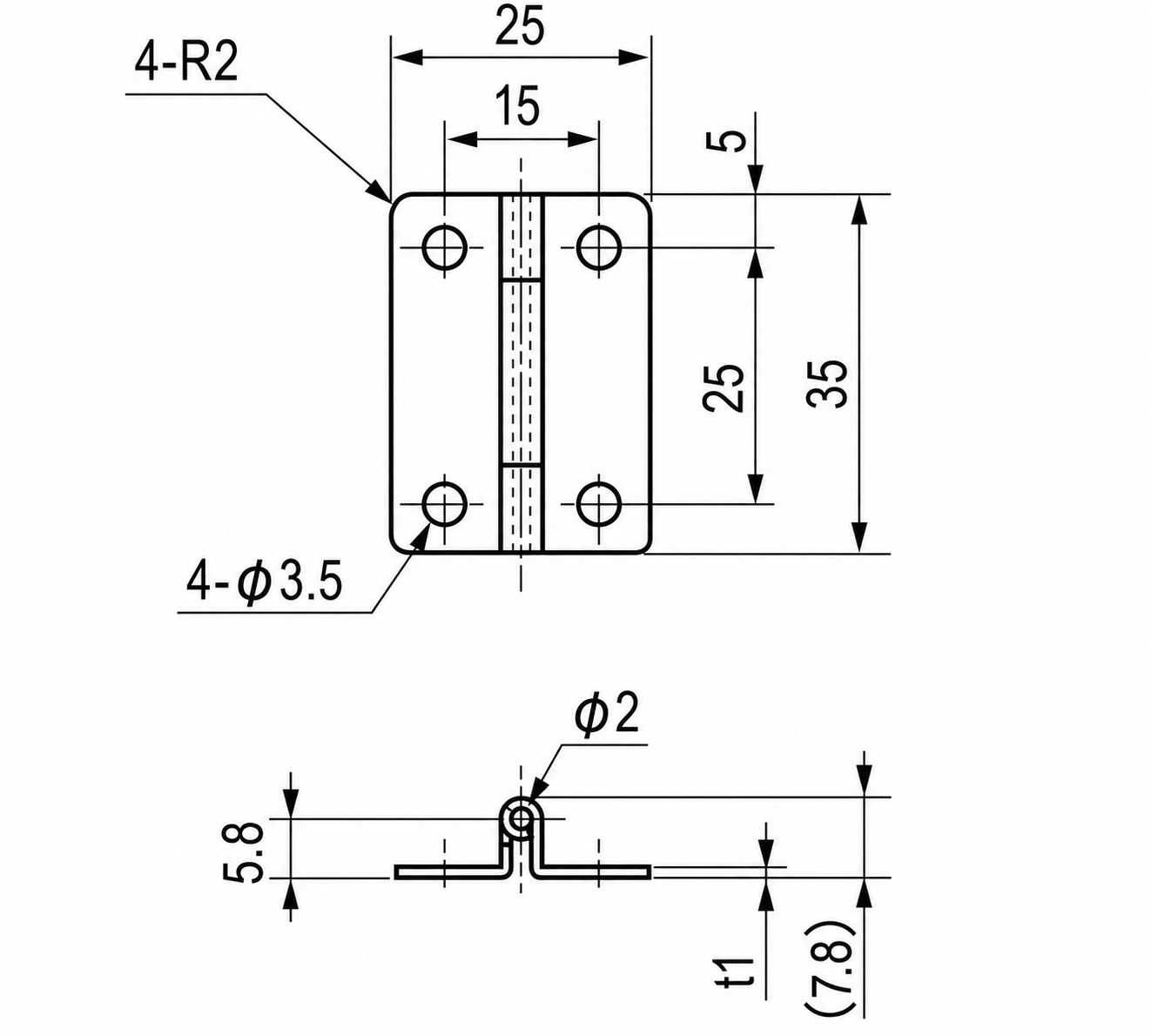

For flere dimensioner og detaljer , se teknisk tegning.
Materiale:
- TH-25SUS krumtaphængslerne er lavet af massivt SUS304 rustfrit stål (V2A eller 1.4301)
- SUS304 rustfrit stål kendetegnes ved sin høje korrosionsbestandighed og holdbarhed, hvilket gør det ideelt til brug i krævende miljøer
- Derudover tilbyder den en attraktiv brugerflade, der både er moderne og nem at vedligeholde
Inkluderet i leveringen:

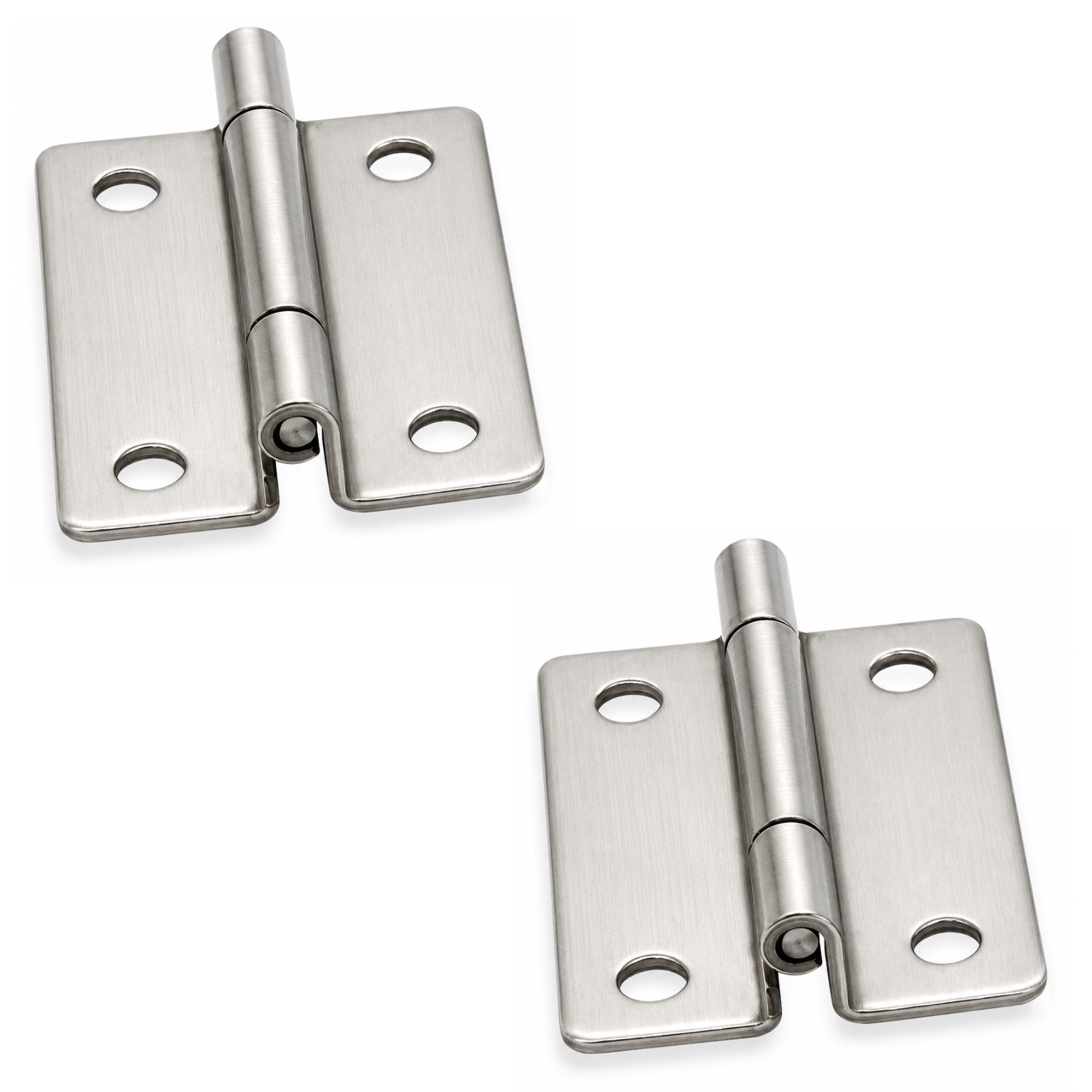

- 2 stk. TH-25SUS (2233) Solid rustfrit stål SUS304 krumtaphængsle, blankpoleret, 1-3/8″ (35 mm)
- Denne vare inkluderer ikke monteringsskruer
Producentens artikelnumre:
- Artikel-ID: 2233
- Varenummer: TH-25SUS
Producent: TOCHIGIYA (Japan)
