Beskrivelse
Robust klappeholder, lavet af metal og robust plastik (metal og plastik), overflade: hvid, HDS-30KR-WT (180-109-270), version: højre
Ansøgning:
Stabil klappestøtte til folde-ups, køkkenmøbler og meget mere.
Version: rigtigt. Kun højre side er inkluderet.
HDS-30KR-WT (180-109-270) klappestøtte er en blød nedadgående flapholder til opadgående træmøbelklapper.
Det sænker klappens lukkende bevægelse og forhindrer dermed at den slår hårdt.
Den integrerede fangstmekanisme holder klappen sikkert fast til kroppen i lukket position.
I åben position understøtter fittingen en stabil endeposition med en åbningsvinkel på 80°.
Med et moment på 13,7 til 19,5 N·m pr. par er denne version egnet til små og lette klapper.

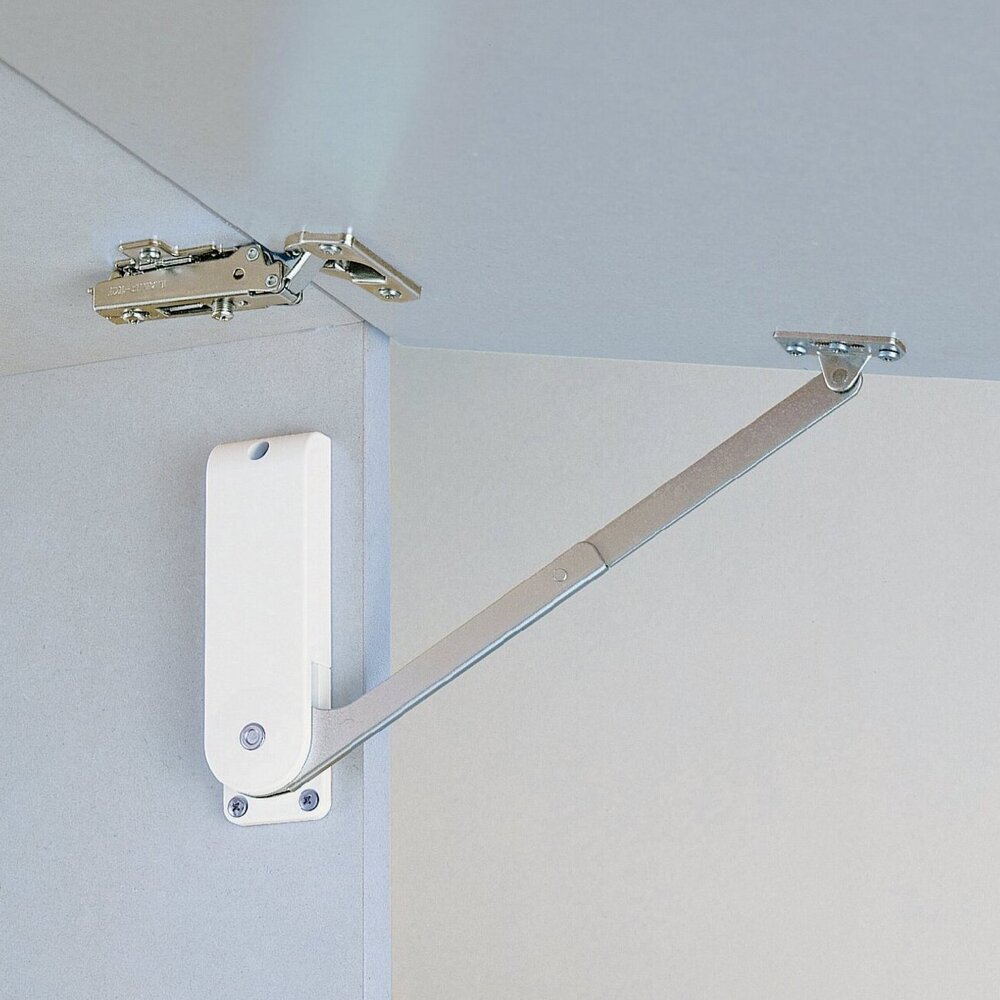

Beslaget kan kombineres med klaverhængsler, kludhængsler eller et passende pothængsel og muliggør kontrolleret, højkvalitets klappebevægelse i møbelkonstruktion.
De højkvalitets HDS-30KR-WT klappebeslag er perfekte til blandt andet:
- Møbler klapper
- Træklapper
- Kabinetklapper
- Vægskabe
- Vægskabe
- Stue møbler
- Flip op
- Køkkenmøbler
Tekniske detaljer:
- Version: højre
- Vægt: 276 g
- Lastekapacitet (lastkapacitet): 9,75 N (1 kp)
- Størrelse: 140 mm (5-33/64″)
- Drejningsmoment 13,7 til 19,5 N·m pr. par, for små og lette klapper
- Nem installation, stabil
- Til opadgående træklapper
- Blød funktion ved lukning
- Integreret dæmp mod slamring
- Integreret fangstmekanisme til lukket position
- Hold funktionen i fuldt åben position
- Testet i 50.000 åbnings- og lukningscyklusser
- Strålevinkel 80°
- Velegnet til klaverrem, kludrem eller kophængsel
- Hvid
- robust
- Høj mærkevarekvalitet fra Sugatsune / LAMP®.
Overflade:
- Hvid
- Hvide overflader formidler en ren og moderne æstetik
- Farven hvid reflekterer lyset effektivt, hvilket får rummene til at se lysere og visuelt større ud
- Derudover er hvide genstande iøjnefaldende og nemme at rengøre, hvilket gør dem særligt praktiske til daglig brug
- Løftearm på klappebeslaget: nikkelbelagt
Samling:
- Fastgørelsen udføres med de seks skruer, der følger med i leveringsområdet (selvtappende panhovedskrue 3,5 x 15 mm)
- Først skal klappens moment beregnes og kontrolleres, så designet passer til vægten og højden af klappen
- Derefter skal hængslerne installeres korrekt, og klappen skal kunne åbne og lukke glat, før flapholderen installeres
- HDS-30KR-WT klapstøtten er fastgjort til højre sidepanel af karkassen i henhold til samlingstegningen med skruer ⌀ 3,5 x 15 mm
- Flapholderen har 3 monteringshuller. Afstanden mellem monteringshullerne er 126 mm (4-61/64″) og 28 mm (1-7/64″)
- Afstanden mellem midten af fittingen og den indvendige forkant er 35 mm (1-3/8″)
- Monteringspladen er først kun fastgjort via det slidsede hul på klappen
- Klappen åbnes og lukkes derefter, så monteringspladens position kan justeres, så bevægelsen forløber glat og glat
- Endelig skrues monteringspladen fast over de runde huller, og alle skruer kontrolleres for stramhed. Afstanden mellem monteringshullerne er 32 mm (1-17/64″) (for flere detaljer, se samlingstegning)
Dimensionerne:
- Længde på klappebeslag: 140 mm (5-33/64″)
- Bredde: 40 mm (1-37/64″)
- Dybde: 20 mm (25/32″)

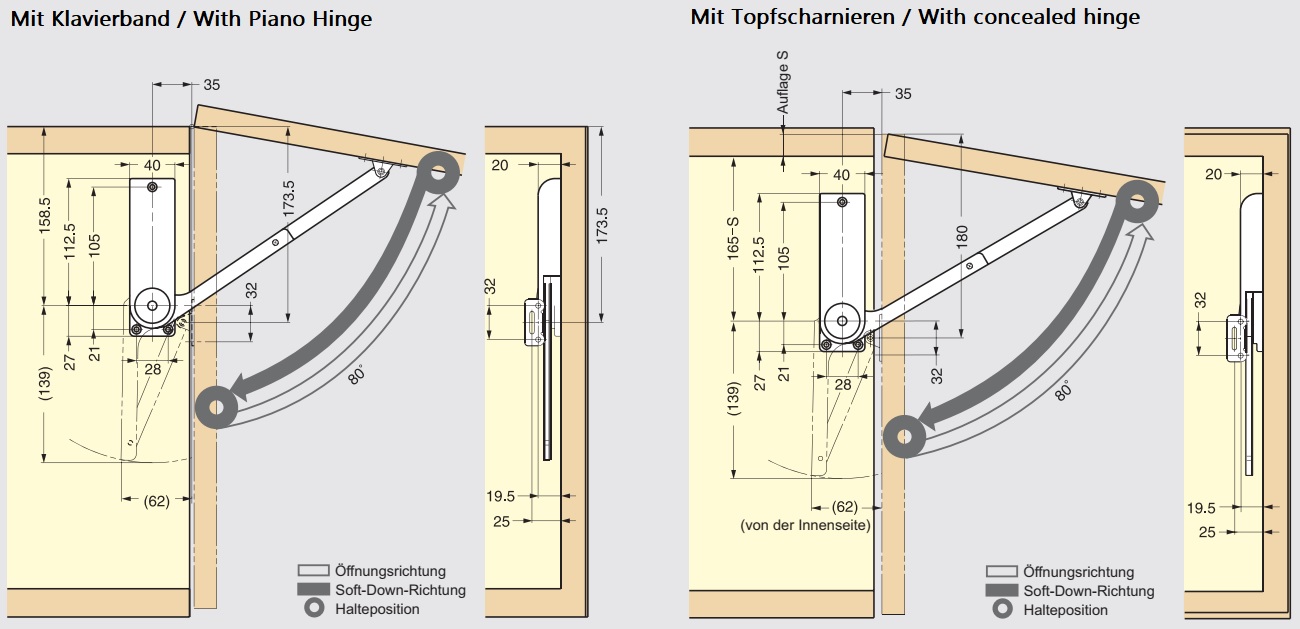

For flere dimensioner og detaljer , se teknisk tegning.
Materiale:
- HDS-30KR-WT klappebeslag er lavet af metal og robust plastik (metal og plastik)
- Kombinationen af metal og plast giver en optimal balance mellem styrke og fleksibilitet, hvilket gør beslagene robuste og tilpasningsdygtige på samme tid
- Derudover giver denne kombination af materialer mulighed for forbedret æstetik og funktionalitet, da den giver både stabilitet og en række designmuligheder
Inkluderet i leveringen:
- 1-styks klappeholder HDS-30KR-WT (180-109-270) lavet af metal og robust plastik, hvid, version: højre
- 6 stykker selvtappende panhovedskrue 3,5 x 15 mm
Yderligere oplysninger:
Producentens artikelnumre:
- Artikel-ID: 180-109-270
- Varenummer: HDS-30KR-WT
- GTIN-nummer (EAN, UPC): 4510932024204
Producent: Sugatsune / LAMP® (Japan)
