Beskrivelse
20 stk stabil excentrisk forbindelse med flange og klo ydre kappe til pladetykkelse 19 mm (3/4″), lavet af massiv trykstøbt zink, overflade: forniklet, 8070907
Ansøgning:
Robust excenterstik til møbeltilslutning og meget mere.
Den praktiske excentriske kobling 8070907 er et robust forbindelsesbeslag af høj kvalitet til møbelkonstruktion og muliggør en næsten usynlig, men meget stabil fastgørelse af hylder i karkassemøbler.
Den bruges til fast og usynlig forbindelse af slagtedele og er især velegnet til hylder, skabe og modulære møbler.
Den synlige kantafdækning giver et elegant udseende med synlige samlinger, som vist på applikationsbilledet.
Den excentriske forbindelse 8070907 indsættes f.eks. i undersiden af en hylde og forbindes til en excentrisk stift i sidevæggen.
Ved blot at sætte den på og stramme skabes en formtilpasset og force-fit forbindelse, som samtidig sikrer gulvet mod løft.
Ved at dreje excentrikken strammes stiften tæt og stabiliserer forbindelsen.
Velegnet til excentriske stifter 8057205, 8905205, 8905305, 8084001 og 8083901.
Typisk anvendelse: Indsættelse i hylder eller skillevægge med ⌀20 mm (25/32″) hul, 14,5 mm (37/64″) dyb, i kombination med matchende excenterstifter.
Ideel til en lang række møbelopgaver – muliggør hurtig og stabil montering og demontering med almindeligt værktøj.
De excentriske forbindelser af høj kvalitet 8070907 er perfekte til bl.a.:
- Krop møbler
- Hylder
- Indvendig finish
- Butiksindretning
- Udstilling
- Møbel tilslutning
Tekniske detaljer:
- Vægt: 11,4 g
- Størrelse: 19 mm (3/4″)
- Nem installation, praktisk, stabil
- Specielt designet til 19 mm (3/4″) plader
- Hurtig og sikker installation takket være kloforankring
- Optisk rengøring takket være integreret flange
- Kopboring: ⌀20 mm (25/32″)
- Boredybde: 14,5 mm (37/64″)
- Monteringsafstand fra kant (midterhul): 9,5 mm (3/8″)
- Fastgørelse: Med klokappe – ingen lim eller yderligere fiksering nødvendig
- forniklet
- Zamak (trykstøbning af zink)
- høj mærkekvalitet fra UMAXO®
Overflade:
- Forniklet
- Forniklede overflader er kendetegnet ved deres høje korrosionsbestandighed og holdbarhed, hvilket gør dem ideelle til brug i fugtige rum som køkkener og badeværelser
- De tilbyder et elegant, skinnende look, der ser moderne og tidløst ud på samme tid
- De er også nemme at rengøre, da de gør snavs og fingeraftryk mindre synlige og er nemme at rengøre
Samling:
- Et ⌀20 mm (25/32″) hul bores 14,5 mm (37/64″) dybt i hylden; Midten af hullet er 9,5 mm (3/8″) fra forkanten
- Specialskruen skrues 0,374015748031496 dybt ind i side- eller midterdelen
- Hylden placeres derefter ovenpå, så huset griber rent om skruehovedet
- Ved at stramme spændeskruen i huset strammes gulvet på en force-fit måde og sikres samtidig mod løft (for yderligere detaljer, se montagetegning)
Dimensionerne:
- Husets udvendige diameter: ⌀20 mm (25/32″)
- Urkassebredde (nederste kant): 22 mm (55/64″) x 20 mm (25/32″)
- Flangetykkelse over pladeoverflade: 1 mm (3/64″)

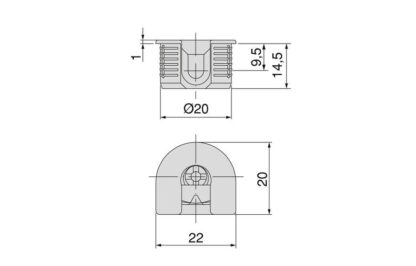

For flere dimensioner og detaljer, se teknisk tegning.
Materiale:
- De excentriske forbindelser 8070907 er lavet af massiv trykstøbt zink
- Industri- og møbelbeslag lavet af zamak giver et udseende og følelse af høj kvalitet, der er holdbart og værdifuldt
- På grund af deres høje stabilitet og korrosionsbestandighed forbliver de pålidelige og rustfrie selv ved daglig brug
- Derudover er de ofte billigere end fittings i massiv messing eller rustfrit stål uden at gå på kompromis med kvaliteten
Inkluderet i leveringen:
- 20 stk excentrisk tilslutning 8070907 lavet af massiv trykstøbt zink, forniklet
- De 8057205, 8905205, 8905305, 8084001 eller 8083901 excentriske stifter er ikke inkluderet og skal bestilles separat
Producentens artikelnumre:
- Artikel-id: 8070907
- EAN-nummer: 8432393120836
Producent: EMUCA
