Beskrivelse

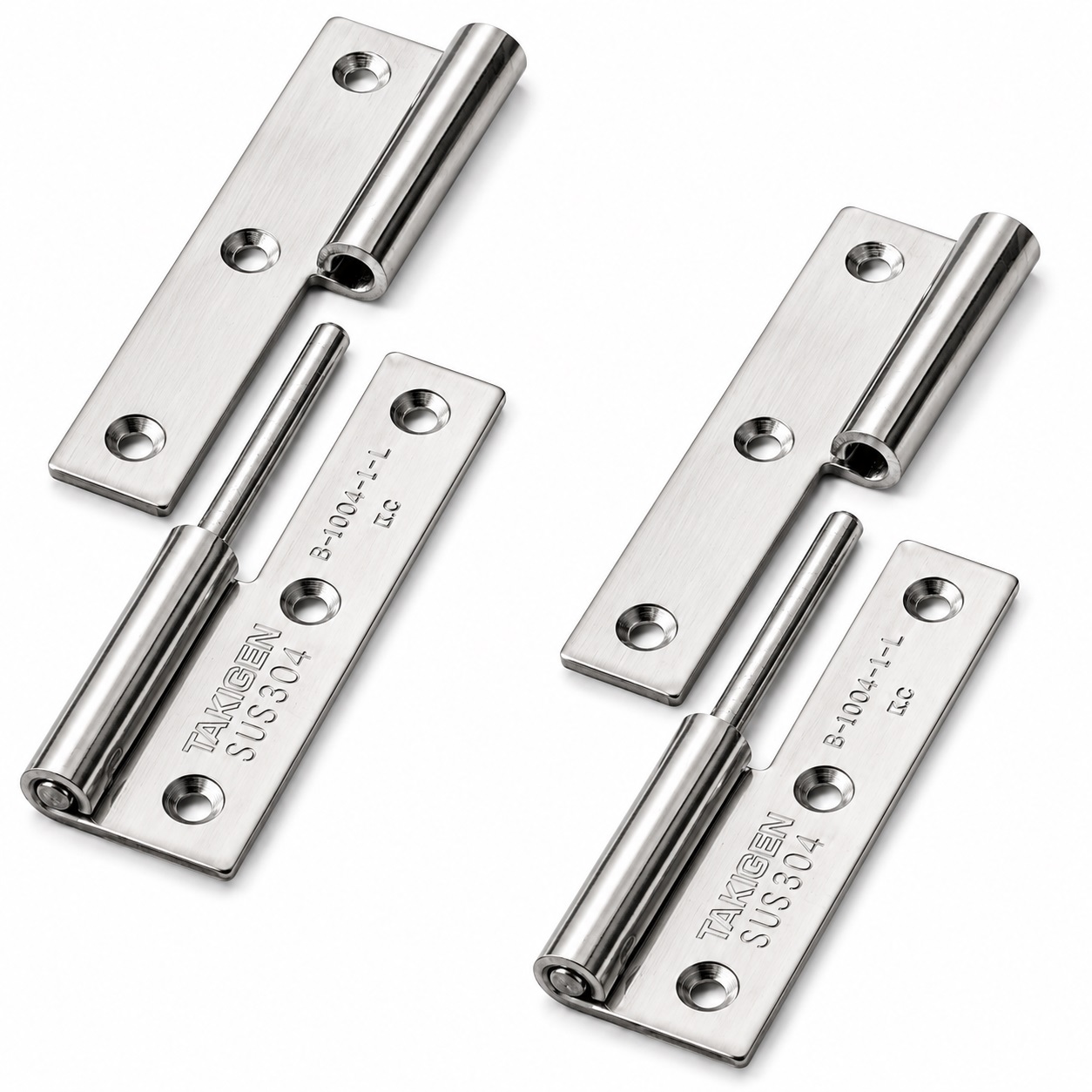

2 stykker robust displayhængsel af høj kvalitet, lavet af massivt rustfrit stål SUS304 (V2A eller 1.4301), overflade: blankpoleret, B-1004-1-L (10563), højde: 75 mm (2-61/64″), version: venstre, bæreevne: 15 kg (34 lbs)

Ansøgning:

Robust løftehængsel til døre, vedligeholdelsesluger og meget mere.

Version: venstre. For venstrehængslede døre og klapper

Løftehængslet B-1004-1-L (10563) forbinder døre eller klapper til et hus på en aftagbar måde.

Ved at løfte kan den bevægelige del adskilles fra den permanent monterede hængseldel uden at løsne fastgørelsesskruerne.

Venstre og højre versioner er beregnet til passende hængslede konstruktioner.

SUS304-materialet og den spejlblanke overflade giver høj korrosionsbestandighed til køkken-, marine- og udendørs anvendelser.

Seks forsænkede huller muliggør flush og lavinterferens fastgørelse med M3 forsænkede skruer.

Når to hængsler bruges lodret, angiver TAKIGEN en dørmasse på 15 kg som referenceværdi.

De højkvalitets B-1004-1-L flagskibshængsler er perfekte til blandt andet:

• Yderhus
• Udstyrsdøre
• Maskindæksler
• Køkkenapparatdøre
• Døre
• Vedligeholdelsesluger

Tekniske detaljer:

• Version: venstre
• Vægt: 65 g (for 2 stykker: 130 g)
• Lastekapacitet (bærekapacitet): 15 kg (34 lbs) – til 2 stykker
• Højde: 75 mm (2-61/64″)
• Fås i 2 finish: venstre og højre, i 3 materialer: titanium, SUS304 rustfrit stål og stål, og i 3 længder: 50 mm, 64 mm og 75 mm
• Nem installation, stabil
• Aftagelig todelt konstruktion
• Høj korrosionsbestandighed
• Materialetykkelse: 2 mm (5/64″)
• Seks sænkede huller til M3-skruer
• ⌀4 mm (5/32″) hængselstift
• Døren kan fjernes uden at skruerne løsner
• Velegnet til både indendørs og udendørs formål
• RoHS10-kompatibel
• Blank poleret
• Vejrbestandig, rustfri eller korrosionsbestandig
• Høj brandkvalitet fra TAKIGEN®

Overflade:

• Blank poleret
• Blanke, polerede overflader på møbelarmaturer og komponenter forbedrer æstetikken og giver dem et elegant og højt kvalitetspræget udseende
• Derudover gør den glatte overflade rengøringen lettere og sikrer mindre vedhæftning af snavs og snavs

Samling:

• Fastgørelsen sker med 6 stykker M3 sænkede skruer (ikke inkluderet)
• Flagskibet B-1004-1-L (10563) hængsel har 6 monteringshuller
• Afstanden mellem monteringshullerne er 24 mm horisontalt og 30 mm vertikalt
• Først og fremmest skal positionerne af de to hængselhalvdele markeres, og de seks fastgørelsespunkter gøres klar
• Hængslet på husets side er fastgjort med tre M3 forsænkede skruer
• Hængslet på dørsiden er også monteret med tre M3 forsænkede skruer
• Begge halvdele af hængslet skal justeres, så hængselstiften kan indsættes uden spænding
• Døren eller klappen fastgøres derefter til hængselstiften ovenfra
• Endelig er det nødvendigt at kontrollere glathed, fuldstændig indgreb af stiften og hvor tæt alle skruer passer

Dimensionerne:

• Samlet løftehængselhøjde: 75 mm (2-61/64″)
• Bredde: 38 mm (1-1/2″)
• Hængselstiftdiameter: ⌀4 mm (5/32″)

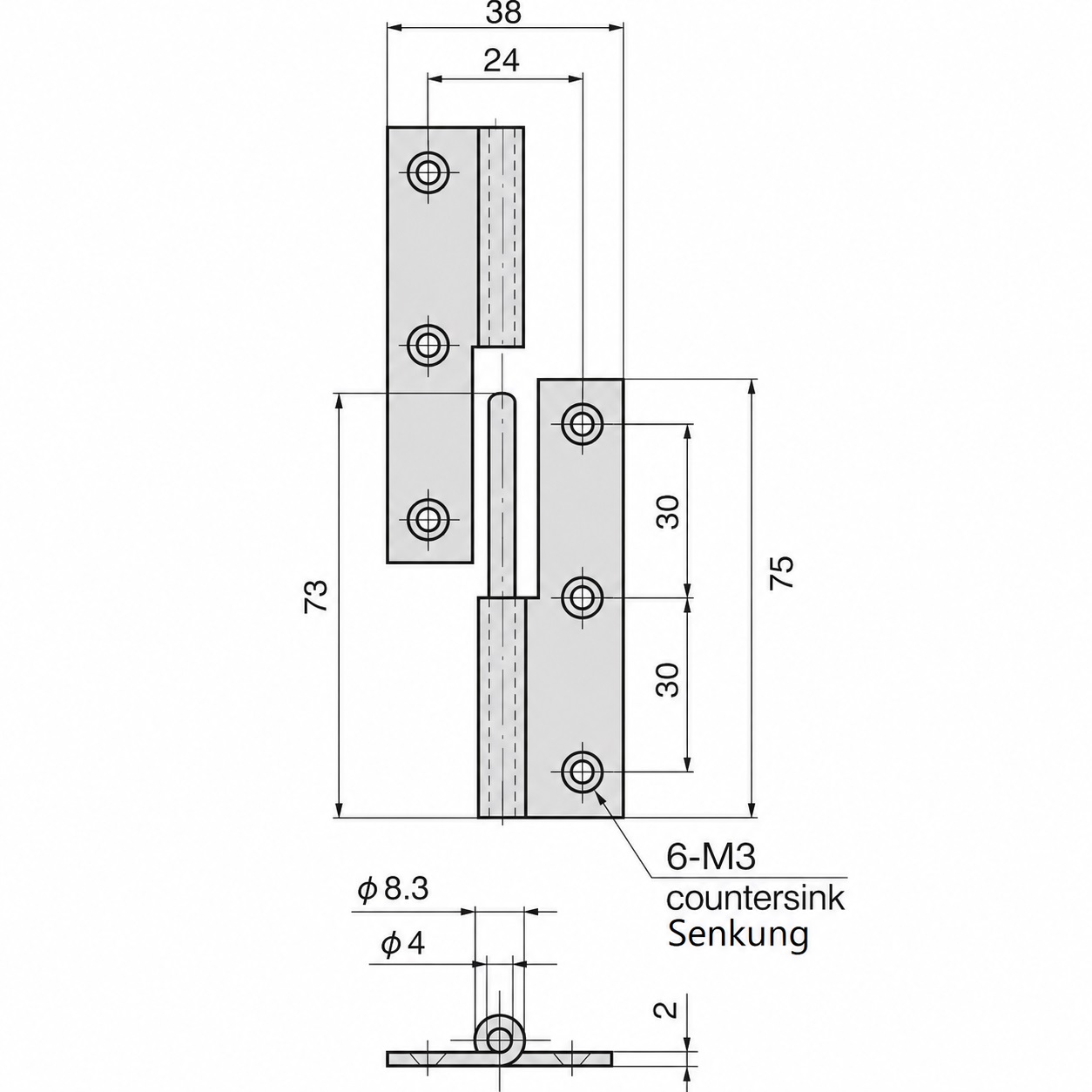

For flere dimensioner og detaljer , se teknisk tegning.

Materiale:

• B-1004-1-L flagskibshængslerne er lavet af massivt SUS304 rustfrit stål (V2A eller 1.4301)
• SUS304 rustfrit stål kendetegnes ved sin høje korrosionsbestandighed og holdbarhed, hvilket gør det ideelt til brug i krævende miljøer
• Derudover tilbyder den en attraktiv, poleret eller satinfinish, der både er moderne og let at vedligeholde

Inkluderet i leveringen:

• 2 dele løftehængsel B-1004-1-L (10563) lavet af massivt rustfrit stål SUS304, blankpoleret, 75 mm (2-61/64″), version: venstre
• Denne vare inkluderer ikke monteringsskruer

Producentens artikelnumre:

• Artikel-ID: 10563
• Varenummer: B-1004-1-L
• GTIN-nummer (EAN, UPC): 0618455525834

Producent: TAKIGEN (Japan)
