Beskrivelse

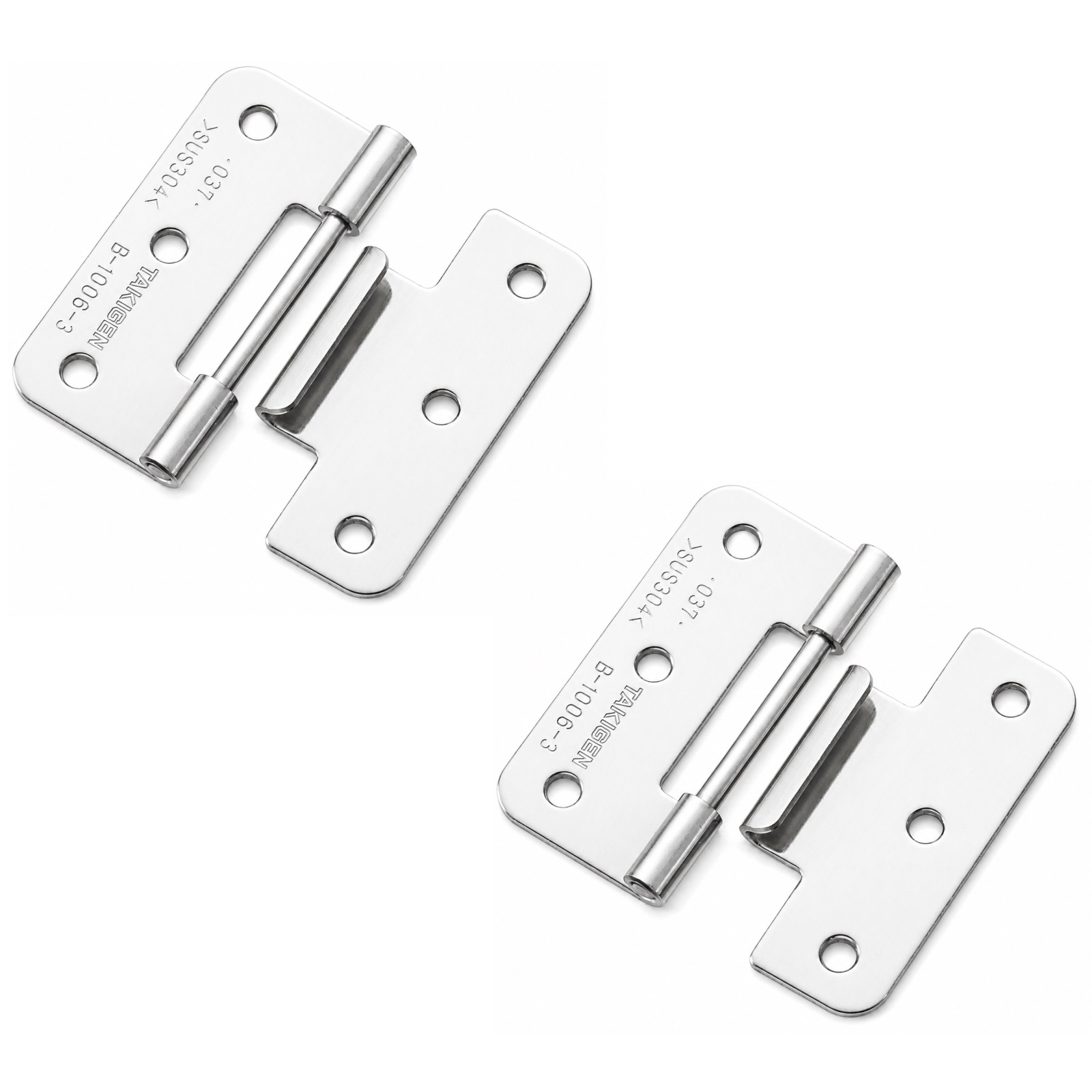

2 stykker højkvalitets robust plug-in hængsel, lavet af solidt rustfrit stål SUS304 (V2A eller 1.4301), overflade: blankpoleret og poleret, B-1006-3 (10577), højde: 40 mm (1-37/64″), bæreevne: 4 kg (9 lbs)
Ansøgning:
Robust løftehængsel til skibsdøre, vedligeholdelsesluger og meget mere.
Det uhængslede hængsel B-1006-3 (10577) forbinder en dør eller flap til rammen og muliggør en jævn rotationsbevægelse.
Dens centralt delte plug-in konstruktion gør det muligt at fjerne den bevægelige del i en åbningsvinkel på 90° eller mere uden at afmontere fastgørelsesskruerne.
Dette gør det muligt at udføre vedligeholdelsesarbejde, rengøring og udskiftning af døre eller dæksler hurtigere.
SUS304-materialet har høj korrotærhed og er særligt velegnet til fugtige, hygiejnisk krævende eller udendørs systemer.
Den blanke trommepolering sikrer en ren overflade og gør rengøringen lettere.
Når hængslet monteres lodret i par, er det designet til en referencedørvægt på 4 kg (9 lbs).
De højkvalitets B-1006-3 plakathængsler er perfekte til blandt andet:
- Vedligeholdelsesdør
- Maskindæksler
- Fødevareproducenter
- Udendørsenheder
- Indkapslingsdøre
- Kontrolskabe
- Serviceklapper
- Skibsdøre
- Vedligeholdelsesluger
Tekniske detaljer:
- Vægt: 14 g (for 2 stykker: 28 g)
- Lastekapacitet (bærekapacitet): 4 kg (9 lbs) – til 2 stykker
- Højde: 40 mm (1-37/64″)
- Fås i 5 størrelser: 30 mm, 36 mm, 40 mm, 50 mm og 64 mm
- Nem installation, stabil
- Aftagelig todelt konstruktion
- Materialetykhed: 1 mm (3/64″)
- 6 forsænkede huller til M3-skruer
- ⌀2,5 mm (3/32″) hængselstift
- Velegnet til både indendørs og udendørs formål
- RoHS10-kompatibel
- Kan afkobles fra en åbningsvinkel på 90°
- Centralt adskillelig konstruktion
- Egnet til M3-monteringsskruer
- Velegnet til køkken- og fødevareteknologi
- Egnet til maritime anvendelser
- Kompakt og fladt design
- Dør eller klappe kan fjernes uden at skrue den ud
- Blank poleret
- Vejrbestandig, rustfri eller korrosionsbestandig
- Høj brandkvalitet fra TAKIGEN®
Overflade:
- Blank poleret
- Blanke, polerede overflader på møbelarmaturer og komponenter forbedrer æstetikken og giver dem et elegant og højt kvalitetspræget udseende
- Derudover gør den glatte overflade rengøringen lettere og sikrer mindre vedhæftning af snavs og snavs
Samling:
- Fastgørelsen sker med 0,236220472440945 stykker rustfri stål M3 sænkede skruer eller 0,236220472440945 stykker rustfri stål sænkede træskruer (ikke inkluderet)
- Push-in hængslet B-1006-3 (10577) har 6 monteringshuller
- Afstanden mellem monteringshullerne er 15 mm (19/32″)
- Først og fremmest skal fastgørelsespositionerne på døren, klappen og rammen markeres, og begge hængslets halvdele skal være præcist justeret
- Posterhængslet fastgøres derefter til underlaget via de 6 monteringshuller med M3 forsænkede skruer
- For træ eller træbaserede materialer kan sænkede træskruer med en diameter på ⌀3 til ⌀3,1 mm anvendes i stedet
- Derefter er de to hængselshalvdele sat sammen i en åbningsvinkel på mindst 90°
- Endelig skal det kontrolleres, om døren let kan flyttes, og om begge hængselsakser er præcist justeret med hinanden
Dimensionerne:
- Samlet løftehængselhøjde: 40 mm (1-37/64″)
- Bredde: 36 mm (1-27/64″)
- Hængselstiftdiameter: ⌀2,5 mm (3/32″)

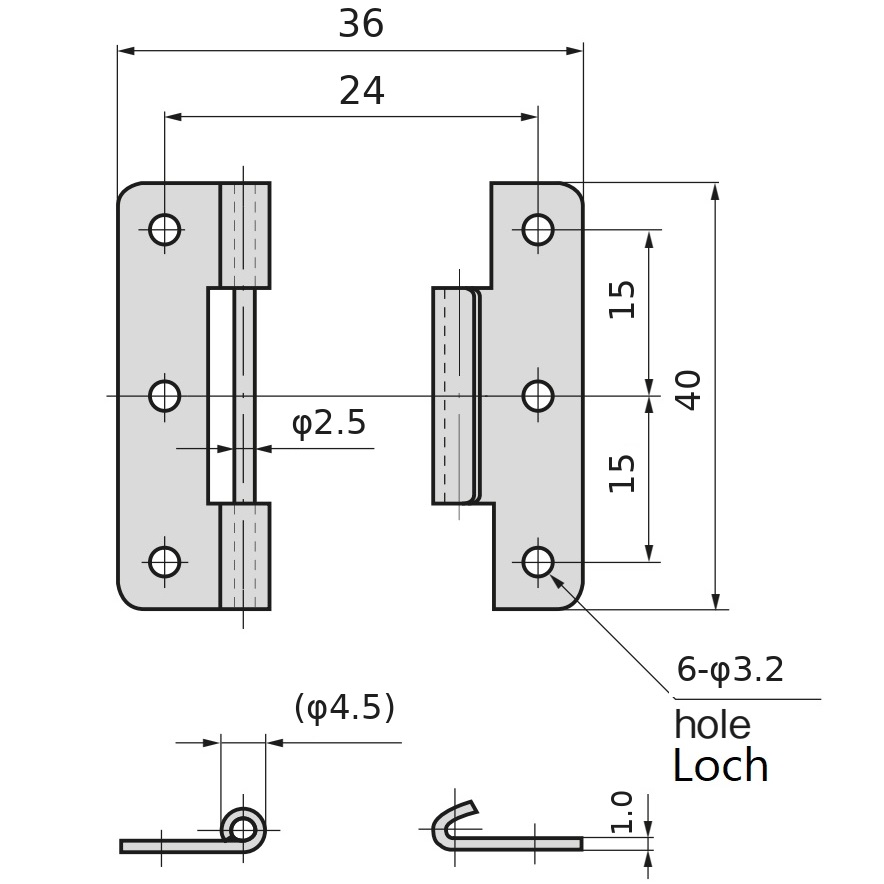

For flere dimensioner og detaljer , se teknisk tegning.
Materiale:
- B-1006-3 flagskibshængslerne er lavet af massivt rustfrit stål SUS304 (V2A eller 1.4301)
- SUS304 rustfrit stål kendetegnes ved sin høje korrosionsbestandighed og holdbarhed, hvilket gør det ideelt til brug i krævende miljøer
- Derudover tilbyder den en attraktiv brugerflade, der både er moderne og nem at vedligeholde
Inkluderet i leveringen:
- 2 dele løftehængsel B-1006-3 (10577) lavet af massivt rustfrit stål SUS304, blankpoleret, 40 mm (1-37/64″)
- Denne vare inkluderer ikke monteringsskruer
Producentens artikelnumre:
- Artikel-ID: 10577
- Varenummer: B-1006-3
- GTIN-nummer (EAN, UPC): 0618455525919
Producent: TAKIGEN (Japan)
